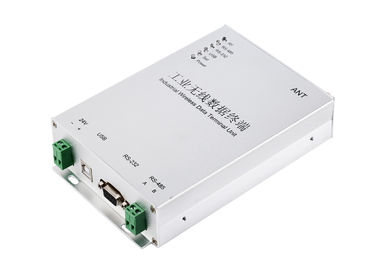

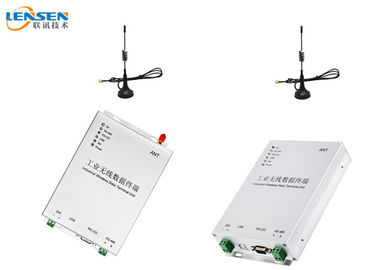

Беспроводной модем радио RS485

Беспроводной модем радио RS485

порт USB модуля RS232 RS485 PLC Moddem беспроводного DTU RS485 радио 1W беспроводной

Введение:

LS-R324 модем радио 1W,

Оно контролирует 3km ЛОС.

Оно поддерживает диапазон UHF,

Электропитание поддержки 24V.

Обычно работы как беспроводное DTU, который нужно соединиться с PLC и другими промышленными механизмами управления.

LS-R324 поддерживает протокол RS485 Modbus RTU.

Параметр:

Выходная мощность: DC 24V

Сила RF: 1W

Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200bps выбирают одно

Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200bps programmable

Частотная полоса: 433, 450, 470 или другие

Интерфейс: RS-232, RS-485 и USB

Режим связи: Полу-двухшпиндельный

Канал: 8 (дефолт), (подгонянное) 16/32

Получите настоящее: <45ma>

Получите чувствительность: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Передавая течение: <500ma>

Дальность прямой RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Размер: 175*115*32mm (без порта антенны)

Определение Pin:

Поддержка RS232, RS485, USB, вы можете использовать глубокий переключатель для программирования

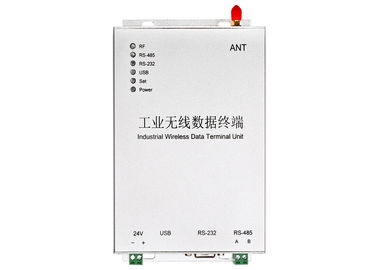

Об индикаторе СИД

a. Когда модуль сила дальше, СИД СИЛЫ всегда НА (красный).

b. Когда модуль входит во для того чтобы установить режим (ПОГРУЖЕНИЕ 8 ДАЛЬШЕ), УСТАНОВИТЕ СИД всегда НА (красный).

c. Когда модуль передает,

если вы используете порт RS232, то СИД RS232 моргает (зеленый) регулярно.

если вы используете порт RS485, то СИД RS485 моргает (зеленый) регулярно.

если вы используете порт USB, то СИД USB моргает (зеленый) регулярно.

d. Когда модуль получает, СИД RF моргает (голубой) регулярно.

Зона применения:

Обработка воды/сточных водов

Промышленная автоматизация

Связь PC/PLC беспроводная

Беспроводные сбор данных и передача

ПК, датчики, насосы, клапаны, связь метров беспроводная

Беспроводное SCADA

Пример применения
