| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Сертификация: | FCC |
| Номер модели: | LS-R324 |
| Количество мин заказа: | 2pcs |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная коробка |
| Время доставки: | 2-8days |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 6000 шт/месяц |
| Выходная мощность: | 1W | Частота: | UHF 433MHz |
|---|---|---|---|
| Интерфейс: | RS232, RS485, USB | Расстояние: | 2 км |
| Скорость передачи данных: | 9600bps | Каналы: | 16 каналов |
| Высокий свет: | Беспроводной модем радио RS485,Модем радио локальных сетей RS485,модем радио данных 1W |
||
связь PLC Modbus DTU модема радио 1W RS232 RS485 беспроводная
связь PLC беспроводного модема 1W RS232 RS485 Modbus DTU радио 1W беспроводная
Общее введение
LS-R324 беспроводное DTU дальность передачи которого достигает 3km ЛОС, поддерживает беспроводное сообщение между PLC серией S7-200, S7-300 Сименс, PLC Schneider, PLC Мицубиси, PLC etc. LS-R324 ABB поддерживает протокол Modbus, включая протокол Modbus ASCII и Modbus RTU, протокол PPI.
LS-R324 DTU может также подключить с VFD, HMI, ПК для беспроводного сообщения. Оно поддерживает точкаое-точка, пункт к передаче данных мульти-пунктов беспроводной. Беспроводное решение имеет преимущество держит потребителей от проводкы в опасном поле, легком для того чтобы настроить, никакое знание программы потребности. Надежное и конкурсное решение.
Параметр:
Выходная мощность: DC 24V
Сила RF: 1W
Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200bps выбирают одно
Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200bps programmable
Частотная полоса: 433, 450, 470 или другие
Интерфейс: RS-232, RS-485 и USB
Режим связи: Полу-двухшпиндельный
Канал: 15 каналов
Получите настоящее: <45ma>
Получите чувствительность: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Передавая течение: <500ma>
Дальность прямой RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Размер: 175*115*32mm (без порта антенны)
| Частота | 433MHz или 450MHz, 470MHz |
| Выходная мощность | 1W (2-3km ЛОС) |
| Поддержка протокола | Стандартный протокол Modbus RTU или определяемый пользователем протокол |
| Электропитание | DC 9-36V обычно использует DC DC 24V или 12V |
| Интерфейс | RS-485 (дефолт) или RS232 или USB |
| Канал нет. | 15 канал, ПОГРУЖЕНИЕ пользы, который нужно изменить |
| Антенна | Свободная антенна высасывателя с кабелем 1.5m (антенна высасывателя покупки 5.5dBi) |
| Температура | -35℃~+75℃ (промышленное) |
| Размер | 175×115×32 (mm) исключают антенну |
| Метод починки | Винт |
Об индикаторе СИД
a. Когда модуль сила дальше, СИД СИЛЫ всегда НА (красный).
b. Когда модуль входит во для того чтобы установить режим (ПОГРУЖЕНИЕ 8 ДАЛЬШЕ), УСТАНОВИТЕ СИД всегда НА (красный).
c. Когда модуль передает,
если вы используете порт RS232, то СИД RS232 моргает (зеленый) регулярно.
если вы используете порт RS485, то СИД RS485 моргает (зеленый) регулярно.
если вы используете порт USB, то СИД USB моргает (зеленый) регулярно.
d. Когда модуль получает, СИД RF моргает (голубой) регулярно.

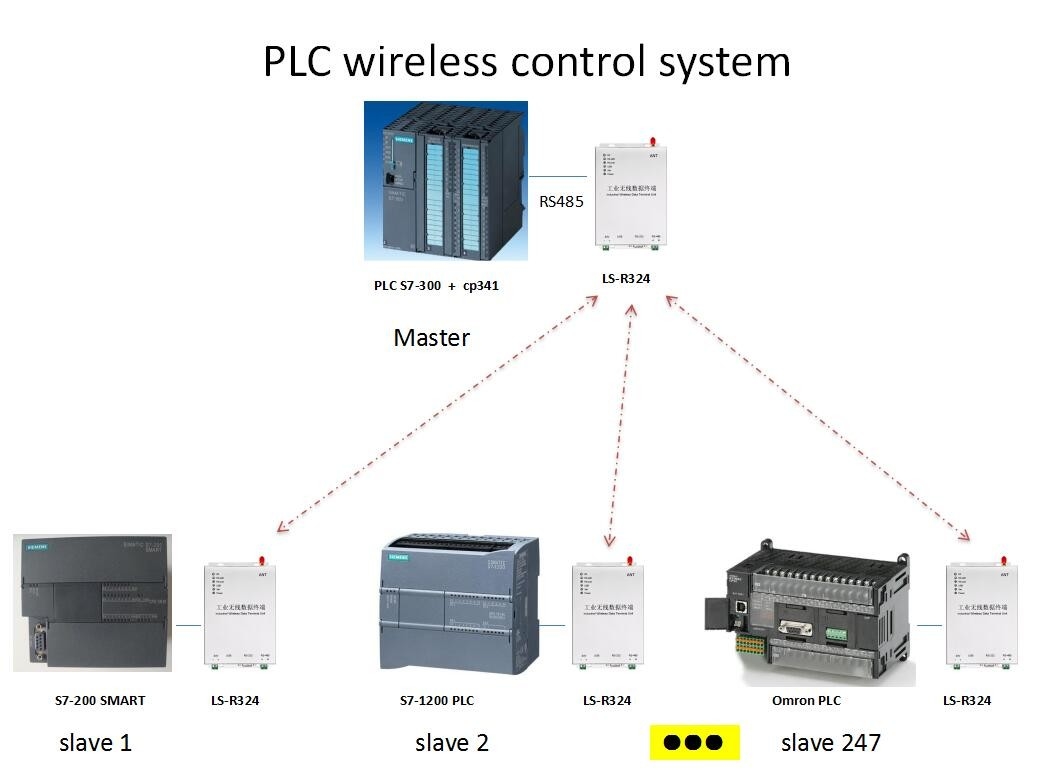

Пример применения
