Модуль передачи беспроводных данных 5 км Модуль передачи беспроводных данных 433 МГц Модем радио
Введение:

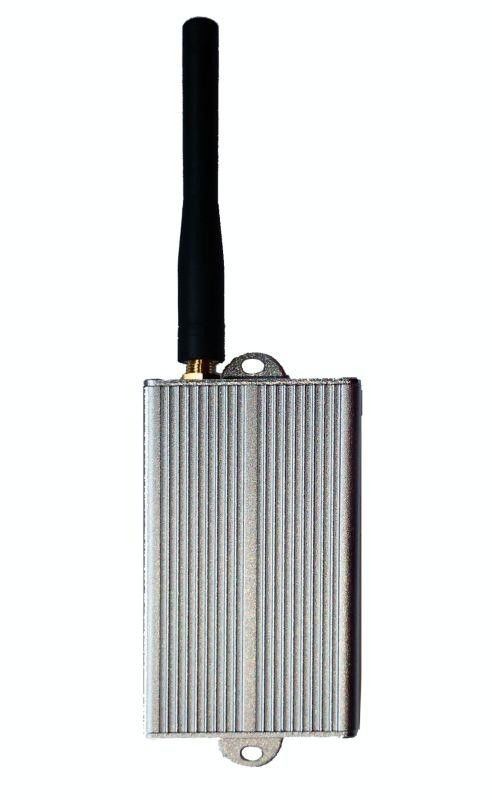

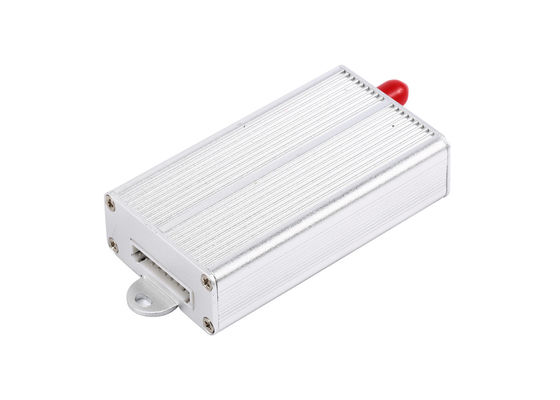

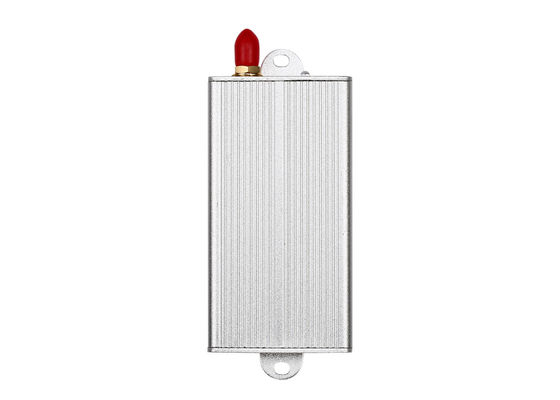

LS-U2000 - это радиомодем UHF диапазона 2000 мВт, способный передавать беспроводные передачи на расстоянии 5-7 км.Вам удобно подключаться к другим устройствам, которые имеют RS232, RS485 или TTL интерфейс. Легко устанавливается, не требуется программы, большое расстояние передачи, без оплаты связи.
Параметр:
Выходная мощность: 5 В
Мощность RF: 2 Вт
Скорость передачи воздуха: 1200/2400/4800/9600/19200bps Выберите один
Скорость передачи сигналов через интерфейс: 1200/2400/4800/9600/19200bps программируемая
Диапазон частот: 433, 450, 470 или другие
Интерфейс: RS-232/RS-485/TTL/USB
Режим связи: полудуплексный
Канал: 8 (по умолчанию), 16/32 (по желанию)
Приемный ток: < 50mA (TTL-подключение)
Чувствительность приема: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Ток передачи: < 1,4A
Диапазон линии зрения RF: 5 км (BER=10-5@9600bps); 7 км (BER=10-5 @ 1,200bps)
Размер: 80*45*20 мм (без порта антенны)
| ПЕРФОРМАЦИЯ |
| Выходная мощность: |
2 Вт |
| RF-диапазон линии зрения: |
7km@1200bps; 5km@9600bps |
| Эффективная частота RF: |
1200/2400/4800/9600/19200bps |
| Космический канал: |
1 МГц ((по умолчанию), (12,5/25 КГц настройки) |
| Пропускная способность: |
< 25 кГц |
| Чувствительность приемника: |
-123 дБм@1200 бит/с, -118 дБм ((9600 дБс) |
| Формат данных: |
8N1, 8E1, 8O1 (по индивидуальному заказу) |
| Совместимость |
| Серия LS-UN10, LS-UN100, LS-U1000, LS-U2000, LS-UN5000 |
| Сила |
| Напряжение питания: |
5В постоянного тока или 12В настройки |
| Передающий ток: |
< 600 мА |
| Прием тока: |
< 45 мА |
| Спящий ток: |
< 20 uA |
| ОБЩЕ |
| Режим связи: |
Сделанные из материала, не изготовленного из нитей |
| Диапазон частот: |
433MHz или 400MHz, или 450MHz, 470MHz |
| Модуляция частоты |
FSK/GFSK |
| Канал: |
8 (по умолчанию), 16/32/64 (необязательно) |
| Интерфейс: |
TTL, RS232, RS485 (выберите один) |
| Физические свойства |
| Размер: |
80 мм × 45 мм × 20 мм
(за исключением базы антенны и пина данных) |
| Вес: |
300 г |

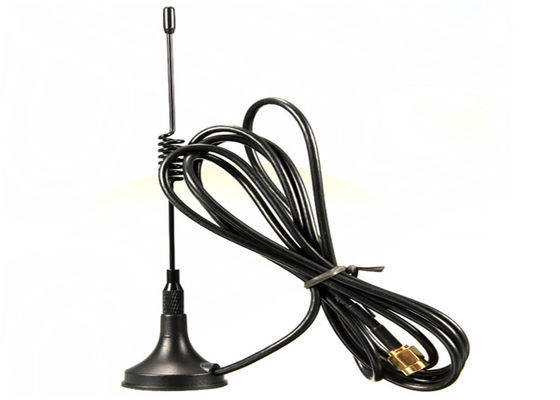

| База антенны: |
50Ω, SMA |
| Рабочая температура: |
Промышленный: -40°C~+85°C ((TCXO) |
| Стабильность частоты: |
±2,5ppm Промышленное |
Применение:
Беспроводное управление машиной очереди
Автоматическое чтение измерителя
Дисплей с светодиодными лампами/сигнал с светодиодными лампами
Беспроводное наблюдение PTZ
Автоматизация заводов
Устройство для хранения
Контроль орошения
Телеметрия данных
Управление робототехникой
Домашняя автоматизация
Определение пин:
| Пин No. |
Сигнал
Имя
|
Функция |
Уровень |
Соединение с терминалом |
Примечания |
| 1 |
ГНД |
Заземление питания |
|
Земля |
|
| 2 |
ВКК |
Электрическое питание постоянного тока |
5В |
|
|
| 3 |
RxD/TTL |
Прием данных |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Передача данных |
TTL |
RxD |
|
| 5 |
SGND |
Сигнал |
|
|
|
| 6 |
A (TXD) |
A из RS-485 (TxD из RS-232) |
|
A ((RxD) |
|
| 7 |
B (RXD) |
B из RS-485 (RxD из RS-232) |
|
B(TxD) |
| 8 |
Спящий |
Контроль сна |
TTL |
Сигнал сна |
Низкий уровень действителен |
| 9 |
ТЕСТ |
Производственные испытания |
|
|
|
