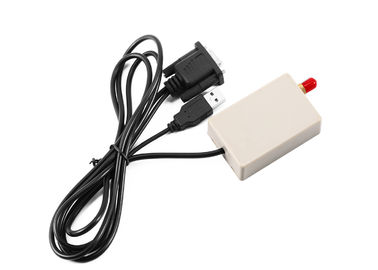

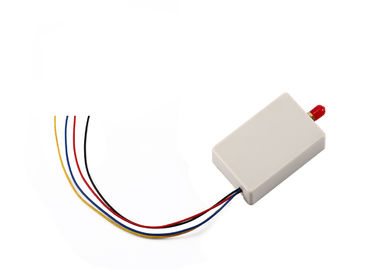

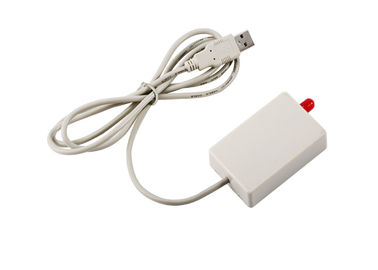

модуль данным по 433МХз РФ, беспроводной модуль приемопередатчика радиотелеграфа передатчика 2КМ Рф для АМР
Введение

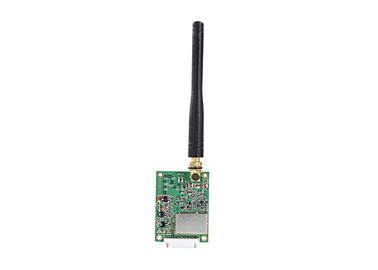

ЛС-У1000 модуль данным по диапазона 1000мВ УХФ. Оно передает около 2-3км ЛОС. Этот модуль принимает прозрачную передачу. Потребителям не нужно никакое знание программы. Конструированный с ТИ КК1020 ИК хорошей работы и быстрым ходом МКУ, ЛС-У1000 превосходный приемопередатчик РФ. Оно имеет преимущество небольшого размера, потребления низкой мощности, длинной дальности передачи, и также, сильная противоинтерференционная способность.
Параметр:
Выходная мощность: подгонянные дефолт ДК 5В или 12В
Сила РФ: дефолт 1В или 500мВ
Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200бпс выбирают одно
Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200бпс программабле
Частотная полоса: 433, 450, 470 или другие
Интерфейс: Стандартное РС-232/РС-485/ТТЛ
Режим связи: Полу-двухшпиндельный
Канал: 8 (дефолт), (подгонянное) 16/32
Получите течение: <45ma>
Получите чувствительность: -123дБм @ 1,200бпс); -118дБм @ 9,600бпс)
Передавая течение: <500ma>
Дальность прямой РФ: 2км (БЭР= 10-5@9600bps); 3км (БЭР=10-5 @ 1,200бпс)
Размер: 53×38×10мм (без порта антенны)
| ПРЕДСТАВЛЕНИЕ |
| Выходная мощность: |
1В |
| Дальность прямой РФ: |
3km@1200bps; 2km@9600bps |
| Фактическая ставка РФ: |
1200/2400/4800/9600/19200бпс |
| Канал космоса: |
1МХз (по умолчанию), (изготовление на заказ 12.5/25КХз) |
| Ширина полосы частот: |
<25khz>
|
| Чувствительность приемника: |
-123dBm@1200bps, -118дбм (9600бпс) |
| Формат данных: |
8Н1, 8Э1, 8О1 (подгоняйте) |
| СОВМЕСТИМОСТЬ |
| ЛС-УН10, ЛС-УН100, ЛС-У1000, серия ЛС-УН5000 |
| СИЛА |
| Подача напряжения: |
ДК 5В |
| Передайте течение: |
<600ma>
|
| Получите течение: |
<50ma>
|
| Течение сна: |
<20ua>
|
| ГЕНЕРАЛ |
| Режим связи: |
Полу-двухшпиндельный |
| Частотная полоса: |
433МХз или 400МХз, или 450МХз, 470МХз |
| Частотная модуляция |
ФСК/ГФСК |
| Канал: |
8 (дефолт), 16/32/64 (опционное) |
| Интерфейс: |
ТТЛ, РС232, РС485 (выберите одно) |
| ФИЗИЧЕСКИЕ СВОЙСТВА |
| Размер: |
53мм×38мм×10мм
(исключая основания антенны и штыря данных) |
| Вес: |
35г |
| Основание антенны: |
50Ω, СМА |
| Рабочая температура: |
Промышленный: - 40℃~+85℃ (ТКСО) |
| Стабильность частоты: |
±2.5ппм промышленное |
Применение:
Кеуйнг управление радиотелеграфа машины
Автоматическое чтение метра
Знак СИД дисплея СИД
Контроль ПТЗ беспроводной
Автоматизация фабрики
Прибор Хандхолд
Оросительная система
Телеметрия данных
Управление робототехники
Домашняя автоматизация
Определение Пин (штырь 9)
| Пин нет. |
Сигнал
Имя
|
Функция |
Уровень |
Соединение с терминалом |
Примечания |
| 1 |
ГНД |
Зазмеление электропитания |
|
Земля |
|
| 2 |
ВКК |
ДК электропитания |
5В |
|
|
| 3 |
РксД/ТТЛ |
Получать данных |
ТТЛ |
ТксД |
|
| 4 |
ТксД/ТТЛ |
Передавать данных |
ТТЛ |
РксД |
|
| 5 |
СГНД |
Сигнал |
|
|
|
| 6 |
А (ТСД) |
А РС-485 (ТксД РС-232) |
|
А (РксД) |
|
| 7 |
Б (РСД) |
Б РС-485 (РксД РС-232) |
|
Б (ТксД) |
| 8 |
СОН |
Управление сна |
ТТЛ |
Сигнал сна |
Низший уровень действительный |
| 9 |
ТЕСТ |
Испытание фабрики |
|
|
|
Установите размер
Как соединиться с ПК
Типичное применение:
передача данных в беспроводном РТУ
