| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-У1000Д |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-6days |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 6000pcs/month |
| Частота: | UHF | выходная мощность: | 1W |
|---|---|---|---|
| Расстояние: | 2-3км ЛОС | Порт: | RS232/RS485/TTL |
| Тип порта: | DB9 | приложение: | Алюминиевые |
| Высокий свет: | беспроводной модуль радио,серийный модем радио |
||

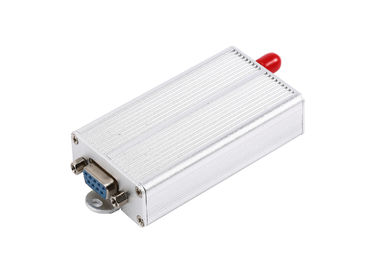

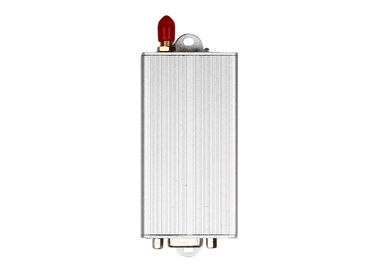

беспроводной модем ЛС-У1000Д радио 1В, передатчик данным по УХФ беспроводной
Введение:
ЛС-У1000Д модуль данным по диапазона 1000мВ УХФ. С кожухом элегантных и легк-к-починки алюминиевым, ДБ9 порт, удобно для вас соединиться с ПК и некоторыми другими метрами или приборами. Легкий для установки, никакой программе, никакой гонорар связи.
Параметр:
| ПРЕДСТАВЛЕНИЕ | |
| Выходная мощность: | 1В (электропитание @5В) |
| Дальность прямой РФ: | 2000m@1200bps; 3000m@9600bps |
| Фактическая ставка РФ: | 1200/2400/4800/9600/19200бпс |
| Канал космоса: | 1МХз (по умолчанию), (изготовление на заказ 12.5/25КХз) |
| Ширина полосы частот: | <25khz> |
| Чувствительность приемника: | -123dBm@1200bps (БЭР 1%) |
| СЕТЬ | |
| Топология сети: | Точкаый-точка, пункт-к-многопунктовый |
| СОВМЕСТИМОСТЬ | |
| Серия КИЛ-200 и КИЛ-300 | |
| СИЛА | |
| Подача напряжения: | ДК 5В (дефолт), 3.3-3.6В (опционное) |
| Передайте течение: | <450ma> |
| Получите течение: | <28ma> |
| ГЕНЕРАЛ | |
| Режим связи: | Полу-двухшпиндельный |
| Частотная полоса: | дефолт 433МХз (400-470МХз дискретное) |
| Канал: | 8 (дефолт), 16/32/64 (опционное) |
| Интерфейс: | ТТЛ, РС232, РС485 |
| ФИЗИЧЕСКИЕ СВОЙСТВА | |
| Размер: | 80мм×45мм×20мм (исключая основания антенны и штыря данных) |
| Вес: | 100г |
| Основание антенны: | 50Ω, СМА |
| Рабочая температура: | Промышленный: - 40℃~+85℃ (ТКСО) |
| Стабильность частоты: | ±2.5ппм промышленное |
Применение:
Определение Пин (штырь 9)
| Пин нет. |
Сигнал Имя |
Функция | Уровень | Соединение с терминалом | Примечания |
| 1 | ГНД | Зазмеление электропитания | Земля | ||
| 2 | ВКК | ДК электропитания | 5В | ||
| 3 | РксД/ТТЛ | Получать данных | ТТЛ | ТксД | |
| 4 | ТксД/ТТЛ | Передавать данных | ТТЛ | РксД | |
| 5 | СГНД | Сигнал | |||
| 6 | А (ТСД) | А РС-485 (ТксД РС-232) | А (РксД) | ||
| 7 | Б (РСД) | Б РС-485 (РксД РС-232) | Б (ТксД) | ||
| 8 | СОН | Управление сна | ТТЛ | Сигнал сна | Низший уровень действительный |
| 9 | ТЕСТ | Испытание фабрики |
