| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | LS-S100 |
| Количество мин заказа: | 2pcs |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная коробка |
| Время доставки: | 2-7days |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 6000pcs/month |
| Частота: | 433mHZ | Расстояние: | 1km ЛОС |
|---|---|---|---|
| Интерфейс: | TTL | Размер: | Мини |
| Высокий свет: | Мини модуль приемопередатчика RF размера,Отсек управления интерфейса TTL беспроводной,модуль приемопередатчика 433MHz RF |
||
100mW беспроводной модуль данным по отсека управления 433MHz беспроводной для размера 500m мини

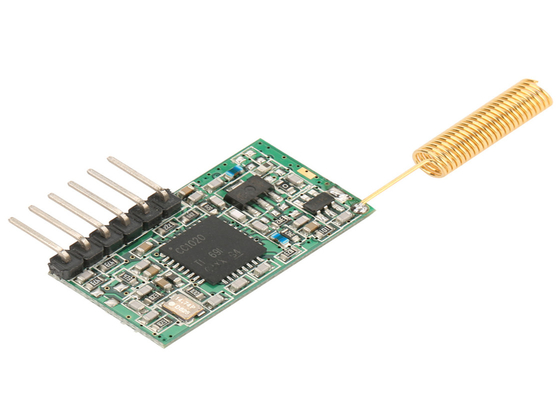

LS-S100 приемопередатчик RF Мини-размера. Оно обычно использован для ограниченного применения космоса. С интерфейсом TTL, оно широко использован для связи микроконтроллера беспроводной и других систем коммуникаций порта уровня TTL. Оно имеет высокие надежность и хорошую работу.
I. технические данные
| ПРЕДСТАВЛЕНИЕ | |
| Выходная мощность: | 100mW (дефолт), |
| Дальность прямой RF: | 1000m@1200bps; 600m@9600bps |
| Фактическая ставка RF: | 1200/2400/4800/9600/19200bps |
| Канал космоса: | 1MHz (дефолт), (изготовление на заказ 12.5/25KHz/other) |
| Ширина полосы частот: | <25khz> |
| Чувствительность приемника: | -123dBm@1200bps (BER 1%) |
| СЕТЬ | |
| Топология сети: | Точкаый-точка, пункт-к-многопунктовый |
| СОВМЕСТИМОСТЬ | |
| Серия LS-U | |
| СИЛА | |
| Подача напряжения: | DC 5V (дефолт), |
| Передайте настоящее: | 100mA |
| Получите настоящее: | 30mA |
| Сон настоящий: | 10uA |
| ГЕНЕРАЛ | |
| Режим связи: | Полу-двухшпиндельный |
| Частотная полоса: | 433MHz (400/450MHz/470MHz) |
| Канал: | 8 (дефолт), 16/32/64 (опционное) |
| Интерфейс: | TTL |
| ФИЗИЧЕСКИЕ СВОЙСТВА | |
| Размер: | 28mm×15mm×10mm (исключая основания антенны и штыря данных) |
| Вес: | 20g |
| Основание антенны: | 50Ω, SMA |
| Рабочая температура: | Промышленный: - 40℃~+85℃ (TCXO) |
| Стабильность частоты: | ±2.5ppm промышленное |
II. область применения
LS-S100 модуль данным по приемопередатчика микро- силы беспроводной соответствующее для:
* беспроводные сигнал тревоги и системы безопасности
* беспроводной блок развертки
* строя автоматизация, безопасность, беспроводной контроль и контроль
* беспроводная передача данных, автоматическая система сбора данных;
* тренировка & конкуренция спорт;
* беспроводной POS, терминал PDA беспроводной умный;
* беспроводная телеметрия поручая для парковать, парковка;
* беспроводной осмотр автомобиля модема и каретная ориентация;
* пункт к многопунктовой беспроводной сети
......
III. Как использовать его
1. Электропитание дефолта 5V
2. Определение PIN (6pin)
Таблица 1: Определения Pin JP1 и методы соединения
| Pin нет. | Имя сигнала | Функция | Уровень | Соединение с терминалом | Примечания |
| 1 | GND | Зазмеление электропитания | - | Земля | |
| 2 | VCC | Электропитание: DC 5V | - | ||
| 3 | RXD/TTL | Получать данных | TTL | TxD | |
| 4 | TXD/TTL | Передавать данных | TTL | RxD | |
| 5 | SLP | Управление сна | - | Сигнал сна | Низкоуровневое действительное |
| 6 | ТЕСТ | Испытание фабрики | - | - |
3. Размер установки
4. Установка параметра нашим программным обеспечением
Вы можете использовать наше программное обеспечение Lensen.exe для чтения или для того чтобы установить параметра на компьютер. Когда вы подключаете модуль RF с ПК испытывая кабелем, пожалуйста вспомните соединить порт DB9 так же, как USB с компьютером.
Соответствуя пункты частоты на 433MHz 1-8 каналов
| Канал | Частота | Канал | Частота | Канал | Частота | Канал | Частота |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. Стандартный пакет
(a). Один модуль LS-S100 RF
(b). Один ленточный кабель 6 штырей
(c). Одна антенна катушки
Если вы имеете особенные требования, то пожалуйста свяжитесь мы для получения более подробной информации.
