Частота: | 150МХз | выходная мощность: | 25W |
---|---|---|---|
Расстояние: | 20KM | Интерфейс: | RS232/RS485/TTL |
Передачи: | Серийные данные | Применение: | Морской |
Высокий свет: | радиотелеграф на с модуле,Модуль дистанционного управления |

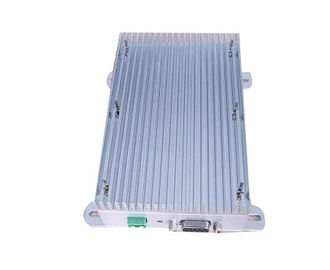

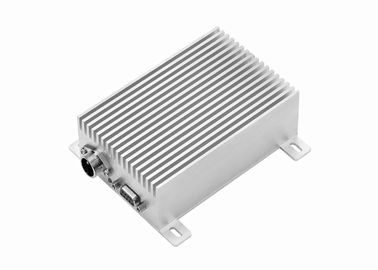

Модем радио ЛС-В25000
Передавать данные
Диапазон ВХФ поддержки или диапазон УХФ
Скорость передачи информации в бодах 1200бпс или 2400бпс воздуха
Скорость передачи информации в бодах интерфейса: 1200бпс к 9600бпс
Параметр | ||
Выходная мощность: | 25В | |
Расстояние: | 20км | |
Скорость передачи информации в бодах: | 1200/2400 программабле | |
Космос канала: | 12.5КХз | |
Ширина полосы частот: | <25khz> | |
Получать чувствительность | -114dBm@1200bps, -107дбм (9600бпс) | |
Совместимый с | ||
Серия ЛС-В | ||
Сила | ||
Электропитание: | ДК 12В (дефолт) | |
Передавая течение: | <6a> | |
Получать течение: | <160ma> | |
Течение сна: | <1ma> | |
Генерал | ||
Модуляция: | МСК | |
Частота: | 150МХз или 230МХз | |
Формат данных: | 8Н1, 8ЭИ, 8О1 программабле, или другое подгоняют | |
Но. канала: | Написанный программным обеспечением |
Особенности:
1. Выходная мощность наивысшей мощности: 10В или 25В
2. Длинная дальность передачи: до 20км
3. Диапазон диапазона 150МХз ВХФ или диапазон 230МХз или 450МХз
4. Передача данных
5. Двойное ПЛЛ, двойное ВКО, высокая надежность
Технические спецификации
А, полный перечень
частота ●: Частотная полоса ВХФ и УХФ (150МХз, 230МХз), может хранить около 400 каналов
допуск по частоте ●: ±2.5ппм
Дистанционирование канала ●: 25 КГц
импеданс антенны ●: 50Ω
температура окружающей среды ●: - ℃ 35 ℃~+75
● модулирует режим: МСК
скорость передачи информации в бодах воздуха ●: 1200бпс/2400бпс
Б, индекс приемника
чувствительность ●: ≤0.25уВ
коэффициент шума иньял ● (СНР): ≤-50дБ
Селективность смежного канала ●: ≥70дБ
Взаимодействие модуляции ● взаимо-: ≥70дБ
Невосприимчивость респоузе ● паразитная: ≥70дБ
К, индекс передатчика
● передает силу: 25В
● модулирует искажение: ≤3%
частотная модуляция ● остаточная: ≤-48дБ
отступление частоты ●: ≤5КХз
коэффициент силы орто-канала ●: ≤-70дБ
сила ● случайная: ≤5уВ
Расстояние РФ ●: 20км (сила 25В РФ на открытом воздухе)
Д, электропитание
ДК ●: 12 в (±10%)
течение ● ждать: ≤ 1 6 0 м а
течение ● передавая: ≤ 6 а (передайте силу 25В)
Э, размер:
128*108*28мм
Определение Пин
Соединитель | Пин нет. | Имя Пин | Описание | Примечания |
Соединение силы | 1 | ВКК | ДК: 12В |
Пожалуйста используйте силу ДК 12В, больше чем 8А |
2 | ГНД | Земля электропитания | ||
Соединение сигнала | 1 | ТТЛ (ТксД) | ТксД ТТЛ | |
2 | ТксД (а) |
ТксД РС-232 РС-485 А |
РС-232, РС-485, ТТЛ, только одно действительное | |
3 | РксД (б) |
РксД РС-232 РС-485 Б |
РС-232, РС-485, ТТЛ, только одно действительное | |
4 | ТТЛ (РксД) | РксД ТТЛ | ||
5 | ГНД | Земля сигнала | ||
6 | ПТТ | Аудио передавать позволяет | Низший уровень для передавать | |
7 | МИК | Входной сигнал сигнала звуковой частоты | Входной сигнал микрофона, чувствительность 10мВ модуляции | |
8 | СП | Выход сигнала звуковой частоты | Выход 8охм 0.5В аудио усилителя | |
9 | КВ | Получать проверку сигнала | Получать сигнал несущей, высокий уровень |
Применение ЛС-В25000
Спасение имущества, морской контроль
общественное движение
промышленный режим автоматического управления
расписание электричества
монитор охраны природы воды
собрание сигнала и передача железнодорожной сети
извлечение масла и управление транспорта
измерение масла или водяных скважин
гидрологический контроль
контроль метеорологической станции
охрана лесов
умное здание
геологохимический рекогносцируйте
мобильное положение
военная подготовка
