| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-РАИ04 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-7 дней |
| Условия оплаты: | T/T, Western Union, |
| Поставка способности: | 6000pcs/month |
| выходная мощность: | 1W | Каналы: | 4АИ |
|---|---|---|---|
| тип входного сигнала: | 0-5В или 0-20мА | Расстояние: | 2км или больше |
| Применение: | беспроволочный датчик | Технологии: | РФ или Лора |
| Высокий свет: | Модуль дистанционного управления,беспроводной передатчик кабеля |
||

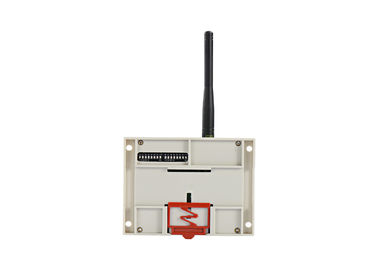

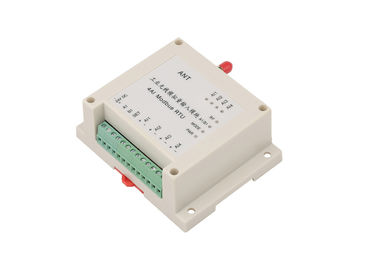

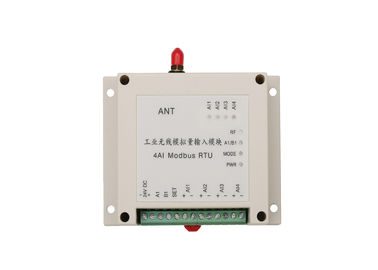

Беспроводной сетноой-аналогов модуль приема ЛС-РАИ04
ЛС-РАИ04 Модбус РТУ модуль И/О 1В, 4 ввода аналога,
Беспроводной контроль 2км-3км РФ
Беспроводной контроль 5км Лора
Беспроводной предел расстояния контроля не 4Г
Польза для собрания данным по датчика беспроводных, передачи радиотелеграфа сигнала 0-5В или 4-20мА
Характер:
Прозрачная система И/О
Не интернет потребности, отсутствие клетки третьей стороны, отсутствие ежемесячных плат
Вы имеете полный контроль над вашей собственной несущей
Обратная связь в реальном времени состояния от отдаленного сайта
Быстрая установка и легкая установка
Парамаэтер
| Частота | 433МХз или 450МХз или 470МХз или 868МХз/915МХз или 4Г |
| Выходная мощность | 1В или 5В подгоняют |
| Продукты | 4АИ |
| Тип входного сигнала | 4-20мА или 0-5В или 0-10В |
| Тип выхода | 4-20мА или 0-5В или 0-10В |
| Коэффициент разрешения | 24 бита |
| Точность | ±0.02% |
| Электропитание | ДК 9-36В ДК пользы 24В обычно |
| Интерфейс | РС-485 |
| Канал нет. | дефолт 15ч, может запрограммировать через глубокий переключатель |
| Антенна | Антенна высасывателя с кабелем 1.5м |
| Работая температура | -35 °К °К~+75 промышленное |
| Работая влажность | 10%-90% относительная влажность, отсутствие конденсации |
| Размер | 115×90×40 (мм) |
| Путь починки | Стандарт рельс гильдии ДИН 3,5 дюймов промышленный |
Преимущество беспроводного решения
- Отсутствие проводов, который нужно похоронить или поддержать, отсутствие буровых скважин потребности на стене
- Надежное сообщение во всем направлении, любой местности, независимо от холмов, стены, деревья
- Экономия на затратах в установке и обслуживании
- Радио/основанное Лора, отсутствие интернет потребности и ежемесячная плата, полное владение системы
- основанное 4Г, быстрый ход, отсутствие предела расстояния
Особенности Ленсен беспроводные РТУ
- Портативный прибор, установка Дин-рельса для легкой установки
- Изолированные входные сигналы
- СИД для электропитания, сообщения, входного сигнала, состояния выхода
- Гибкие сеть, точкаый-точка или пункт к мултипоинц
- ПОГРУЖЕНИЕ для изменения различных режимов
- Разные виды И/О, ДИ, ДЕЛАЮТ, АИ, АО доступны
- И/О расширяемый
- Короткое время задержки
- Легкий вручать на РС485 сети, протокол Модбус РТУ поддержки
- На-линия подъем поддержки. Смогите установить клиентом в режиме установки
Значение связи и соответствовать Модбус РТУ
Типы регистра:
| Типы регистра | Прочитанная команда |
Напишите команду |
Выключение | Функция |
| Держите регистр | 0кс01 |
Входной сигнал --не поддержка |
Не держать | Смогите прочитать значение входного сигнала |
| 0кс03 |
Регистр А. Удержания
1. значение ввода аналога: 0кс0008~0кс000Б
2. значение аналогового выхода: 0кс0048~0кс004Б
Б: Как прочитать
Регистр владением: смогите прочитать ввод аналога 4 или проконтролировать аналогового выхода 4 в одно время
Зарегистрируйте путь контроля
| АИ/АО | ИК |
Прочитайте |
ИД функции | поддержка деталей | ||
| Нет. | Тип ИК | ИД ПЛК | ИД Модбус | |||
| АИ1 | Держите регистр | 40009 | 8 | Прочитайте | 03 | 2АИ/4АИ |
| АИ2 | Держите регистр | 40010 | 9 | Прочитайте | 03 | |
| АИ3 | Держите регистр | 40011 | 10 | Прочитайте | 03 | 4АИ |
| АИ4 | Держите регистр | 40012 | 11 | Прочитайте | 03 | |
| АО1 | Держите регистр | 40073 | 72 | Прочитанный/напишите | 03/06 | 2АО/4АО |
| АО2 | Держите регистр | 40074 | 73 | Прочитанный/напишите | 03/06 | |
| АО3 | Держите регистр | 40075 | 74 | Прочитанный/напишите | 03/06 | 4АО |
| АО4 | Держите регистр | 40076 | 75 | Прочитанный/напишите | 03/06 | |
О вычислении значения
Ввод аналога
Значение ряда измерения нашего сетноого-аналогов модуля максимальное является следующим: 0С7ФФФ
1. сразу измерьте течение и напряжение тока
Взыщите валуэ=валуэ вы ряд реад/0кс7ФФФ*макс
Например: прочитать 1-ый проход значения модуля (с максимальным рядом 0-20мА) иньпут
Регистр 0кс0008 (ввод аналога 1-ого прохода)
Обратная связь: 0кс3801
Текущая стоимость: (0кс3801/0кс7ФФФ) *20мА=8.7509мА

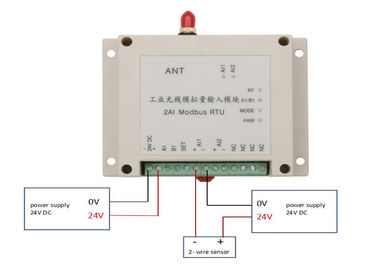

2. Измерить значение датчика (4-20мА, датчик метра 0-6 ровный)
Если значение обратной связи чем 6554, то ровное значение 0
Если обратный связь значение большой чем 6554, то ровный валуэ= () значения реад-6554/*меасуре (32767-6554) выстраивает в ряд
Например: значение обратной связи 0С3801, тогда соответствуя ровное значение является следующим: ((0С3801-6554)/26213) метр *6 метер=1.7815
Аналогового выхода
Ряд измерения сетноого-аналогов модуля максимальный является следующим: 0кс7ФФФ
Сразу контролируйте течение и напряжение тока выхода
Напишите регистр валуэ=куррент или значение напряжения тока/измерение ранге*0кс7ФФФ
Например: контролировать 1-ый проход сетноого-аналогов модуля которого максимальный ряд измерения 0-20мА
Регистр 0кс0048 (аналогового выхода 1-ого прохода)
Написать значение регистра: (8.75/20мА) *0С7ФФФ =14336=0кс3800
