Частота: | 433/868/915MHz | Выходная мощность: | 1W |
---|---|---|---|
Расстояние: | 2-3km/5km | Входной сигнал: | 8 цифровых входных сигналов |
Выход: | 8 выходов реле | Протокол: | Модбус РТУ |
Высокий свет: | Модуль дистанционного управления,беспроводной передатчик кабеля |
1. Общее введение

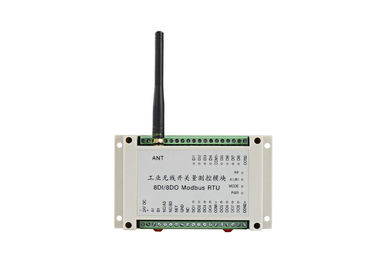

LS-RDIO0808 беспроводное RTU имеет 8 цифровых входных сигналов, putput 8 реле.
Мы имеем разные виды для того чтобы соотвествовать ваши различные расстояния контроля.
Не позднее 2km, вы смогли использовать наш тип RF,
Вокруг 5km, вы смогли использовать версию 5W или тип Lora
Если вы хотите контролировать международное, то вы смогли использовать 4G тип беспроводной I/O
2. Область применения
Модуль I/O серии LS-RDIO широко использован в автоматизации индустрии как процесс данным по фабрики центральный, управление насоса, контроль масла, минируя машинное оборудование, контрольные оборудования окружающей среды, подъемные устройства, роботы контролирует, машина завалки, смешивая оборудования, логистическая линия, AGV etc.
3. Параметр
Параметр | |
Выходная мощность: | версия 1W или 100mW |
Электропитание: | 9V-30V (обычно выбирайте DC DC 24V или 12V) |
Расстояние контроля: | 3km или (версия 1km) |
Скорость передачи информации в бодах: | 1200bps |
Получать чувствительность: | -123dBm@1200bps, -118dbm (9600bps) |
Сеть | |
Сеть: | Точкаый-точка и указать на многопунктовое |
Гаван описание | |
Входной сигнал: | 8 активных DI (подгонянные пассивные) |
Выход: | 8 выходов реле пассивных, |
Порт связи | RS485 (беспроводные RS485 подгоняют) |
Настоящий | |
Передайте настоящее: | <600ma> |
Получать течение: | <50ma> |
Генерал | |
Частота: | 400, 450, 470 или другого диапазон 433MHz, |
Канал никакой: | 16 каналов, могут изменить через глубокий переключатель |
Физические свойства | |
Размер: | 145×90×40 (mm) |

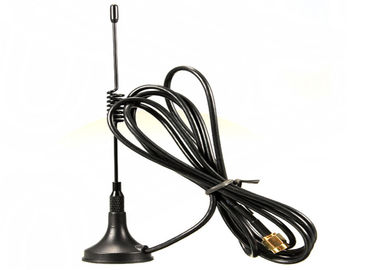

Соединитель антенны: | SMA, антенна корабля с кабелем 1.5m |
Температура: | -35℃~+75℃ (промышленное) |
Способ установки: | Стандарт рельс гильдии 3,5 дюймов промышленный |
4. Как использовать беспроводной I/O
5. Примеры диаграммы применения

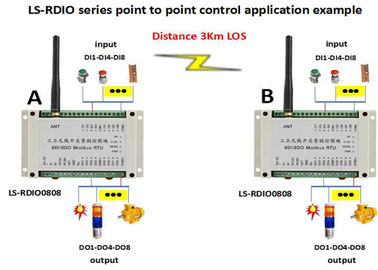

1) контроль точкаый-точка
Примечания:
Модуль a | Модуль b | Корреспонденция входа и выхода |
(DI1-DI8) | B (DO1-DO8) | DI1-DI8 a для того чтобы контролировать DO1-DO8 b соответственно |
(DO1-DO8) | B (DI1-DI8) | DO1-DO8 a проконтролировано DI1-DI8 b соответственно |
Примечания: И b использовать такой же канал |
2) Один мастер для того чтобы контролировать 2 раба
Примечания:
Мастерский модуль | Невольничий модуль | Корреспонденция входа и выхода |
(DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 контроля DO1-DO4 B1 соответственно |
(DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 контроля DO1-DO4 B2 соответственно |
(DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 a проконтролировано DI1-DI4 B1 |
(DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 a проконтролировано DI1-DI4 B2 |
Примечания: И b использовать такой же канал |
3) Один мастер для того чтобы контролировать 4 раба
Примечания:
Мастер | Раб | Корреспонденция входа и выхода |
(DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 контроля DO1-DO2 B1 |
(DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 контроля DO1-DO2 B2 |
(DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 контроля DO1-DO2 B3 |
(DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 контроля DO1-DO2 B4 |
(DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 a контролировало DI1-DI2 b |
(DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 a контролировало DI1-DI2 B2 |
(DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 a контролировало DI1-DI2 B3 |
(DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 a контролировало DI1-DI2 B4 |
Примечания: И b использовать такой же канал |
4) Один мастер к 8 salves
Примечания:
Мастер | Salve | Корреспонденция входного сигнала и контроля |
(DI1) | B1 (DO1) | DI1 контроля DO1 B1 |
(DI2) | B2 (DO1) | DI2 контроля DO1 B2 |
(DI3) | B3 (DO1) | DI3 контроля DO1 B3 |
(DI4) | B4 (DO1) | Управление DO1 DI4of a B4 |
(DI5) | B5 (DO1) | DI5 контроля DO1 B5 |
(DI6) | B6 (DO1) | DI6 контроля DO1 B6 |
(DI7) | B7 (DO1) | DI7 контроля DO1 B7 |
(DI8) | B8 (DO1) | DI8 контроля DO1 B8 |
(DO1) | B1 (DI1) | DO1 a проконтролировано DI1 B1 |
(DO8) | B8 (DI1) | DO8 a проконтролировано DI1 B8 |
Примечание: модуль a и b должен использовать такой же канал; |
5) Связывать с PC/PLC
