| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | LS |
| Сертификация: | CE |
| Номер модели: | ЛС-ТД4018 |
| Количество мин заказа: | 1ПК |
| Цена: | negociate |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3-6 дней |
| Условия оплаты: | Т/Т, западное соединение, ПайПал |
| Поставка способности: | 10000пкс |
| Входной сигнал: | Аналог или TC | Выход: | РС485 |
|---|---|---|---|
| Монтажный способ: | установка Din-рельса | Электропитание: | 24 В постоянного тока |
| Высокий свет: | модуль Acuisition аналоговых данных 8ch,модуль Acuisition аналоговых данных 2000mW,Новообращенный аналогового сигнала RS485 |
||

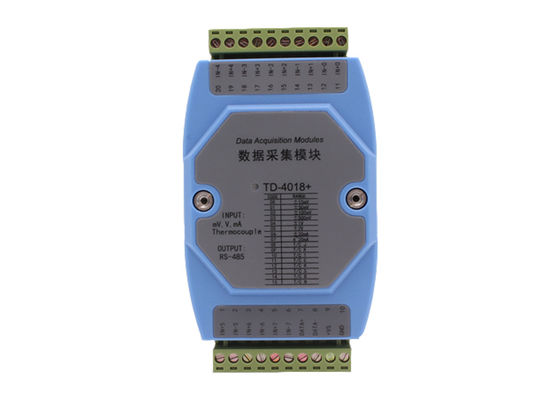

Новообращенный аналогового сигнала конвертера сигнала 8ch к модулю Acuisition аналоговых данных RS485
1. Общее введение
LS-TD4018 продукт приема промышленной ранга сетноой-аналогов который ряд измерения поддержек с -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA и типом j, k, t, e, r, s, b, типом входным сигналом n каналов сигнала 8 TC. Оно принимает стандартный протокол MODBUS RTU. Жалоба с индустриальными стандартами, LS-TD4018 соответствующая для использования для разнообразие промышленных применений и систем автоматизации. Удобно связывать с главной ЭВМ и осуществлять быстрая сеть и строить ваша система мониторинга.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Параметр
| Параметр метода | Описание |
| Электропитание | DC 9~30V |
| Ряды входного сигнала | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA и тип j, k, t, e, r, s, b, тип сигнал n TC |
| Преимущество | Каждый канал поддерживает независимую конфигурацию (8 каналов могут быть устанавливают отдельно) |
| Тип входного сигнала | 8 входной сигнал провода каналов 3 |
| Соберите частоту | ОБЪЯВЛЕНИЕ собирая frequency≤10Hz (полный тариф) |
| Разрешение | бит 16 |
| Класс точности | ≤ ±0.1% (ошибки проводкы не включили) |
| Входное комплексное сопротивление | Напряжение тока 20MΩ, настоящее 100Ω |
| Интерфейс | RS-485 |
| Протокол |
Не выполните Modbus-RTU обязательство, поддержка 8N1, 8O1, 8E1. Совместимый с видами программного обеспечения SCADA, PLC Если вам нужно MODBUS-ASCII или другой, то пожалуйста определите делая заказ заказ |
| Скорость передачи информации в бодах | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Расстояние | Расстояние RS485<1000m> |
| Стабильность | Используйте высококачественные обломоки внутрь, встроенную двойную деятельность сторожевого пса, надежных и стабилизированных |
| Уровень защиты | Предохранение от полярности Pin силы, изоляция Pin входного сигнала Pin светоэлектрические, входной сигнал ОБЪЯВЛЕНИЯ и предохранение от порта связи ±15KV ESD, напряжение тока 2500Vrms изоляции, 500DC непрерывное, предохранение от молнии, защита от перенапряжения |
| Расход энергии | <2000mw> |
| Вес | 0.3kg |

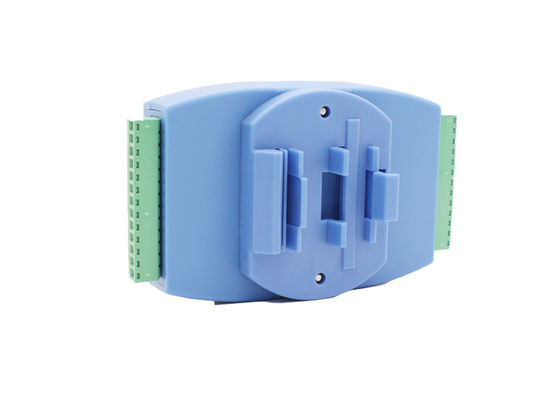

| Устанавливать путь | Установка рельса Din стандарта 35mm подковообразная |
3. Установки фабрики дефолта
Для вашего удобства, наш устанавливать параметров дефолта фабрики следующим образом:
a. Адрес прибора: 1;
b. Скорость передачи информации в бодах: 9600bps;
c. Протокол ModBus-RTU, формат данных: 8N1;
4. Определение Pin
| Pin нет. | Имя Pin | Описание |
| 1 | IN5+ | Ввод аналога Ch 5 + |
| 2 | IN5- | Ввод аналога Ch 5 - |
| 3 | IN6+ | Ввод аналога Ch 6 + |
| 4 | IN6- | Ввод аналога Ch 6 - |
| 5 | IN7+ | Ввод аналога Ch 7 + |
| 6 | IN7- | Ввода аналога Ch 7 |
| 7 | DATA+ | RS485 + |
| 8 | ДАННЫЕ | RS485- |
| 9 | +VS | Электропитание + (9-30VDC) |
| 10 | GND | Земля электропитания |
| 11 | IN0+ | Ввод аналога Ch 0 + |
| 12 | IN0- | Ввод аналога Ch 0 - |
| 13 | IN1+ | Ввод аналога Ch 1 + |
| 14 | IN1- | Ввод аналога Ch 1 - |
| 15 | IN2+ | Ввод аналога Ch 2 + |
| 16 | IN2- | Ввода аналога Ch 2 |
| 17 | IN3+ | Ввод аналога Ch 3 + |
| 18 | IN3- | Ввод аналога Ch 3 - |
| 19 | IN4+ | Ввод аналога Ch 4 + |
| 20 | IN4- | Ввод аналога Ch 4 - |
