| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | LS |
| Сертификация: | CE |
| Номер модели: | ЛС-ТД4015 |
| Количество мин заказа: | 1ПК |
| Цена: | negociate |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3-6 дней |
| Условия оплаты: | Т/Т, западное соединение, ПайПал |
| Поставка способности: | 10000пкс |
| Входной сигнал: | ПТ100, ПТ1000, КУ50, КУ100 | Выход: | РС485 |
|---|---|---|---|
| Путь установки: | Установка Дин-рельса | Электропитание: | ДК 24В |
| Высокий свет: | Новообращенный сигнала RTD PT100,Новообращенный сигнала RTD RS485,Передатчик приема RTD 6 каналов |
||

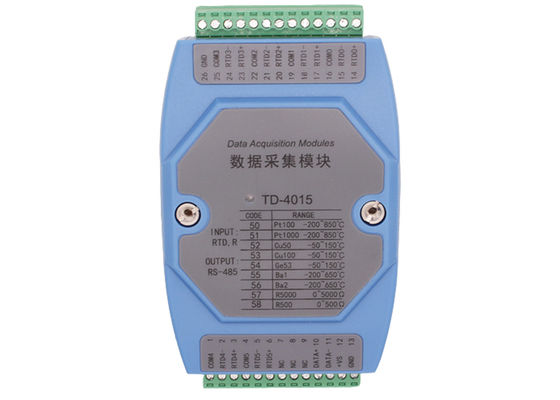

Новообращенный сигнала RTD конвертера сигнала 6ch к RS485 PT100 к передатчику температуры RS485
Общее введение
LS-TD4015 продукт приема RTD промышленной ранга стандартный который поддерживает PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, входные сигналы RTD 3-провода канала R5000 и R500 6. Изолированный интерфейс RS485 электронно-оптическое. Изолированная часть приема ОБЪЯВЛЕНИЯ также электронно-оптическое модуля. Она принимает стандартный протокол MODBUS RTU. Жалоба с индустриальными стандартами, LS-TD4015 соответствующая для использования для разнообразие промышленных применений и систем автоматизации. Удобно связывать с главной ЭВМ и осуществлять быстрая сеть и строить ваша система мониторинга.
Поддержки термального сопротивления:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Параметр
| Параметр метода | Описание |
| Электропитание | DC 9~30V |
| Ряды входного сигнала | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 и R500 |
| Течение возбуждения | 250uA |
| Преимущество | Каждый канал поддерживает независимую конфигурацию (6 каналов могут быть устанавливают отдельно) |
| Тип входного сигнала | 6 входной сигнал провода каналов 3 |
| Соберите частоту | ОБЪЯВЛЕНИЕ собирая frequency≤10Hz (полный тариф) |
| Разрешение | бит 16 |
| Класс точности | ≤ ±0.1% (ошибки проводкы не включили) |
| Входное комплексное сопротивление | 20MΩ |
| Интерфейс | RS-485 |
| Протокол |
Не выполните Modbus-RTU обязательство, поддержка 8N1, 8O1, 8E1. Формат данных: Программное обеспечение SCADA, PLC, совместимый с ADAM-4015+. Если вам нужно MODBUS-ASCII или другой, то пожалуйста определите делая заказ заказ |
| Скорость передачи информации в бодах | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Расстояние | Расстояние RS485<1000m> |
| Стабильность | Используйте высококачественные обломоки внутрь, встроенную двойную деятельность сторожевого пса, надежных и стабилизированных |
| Уровень защиты | Предохранение от полярности Pin силы, изоляция Pin входного сигнала Pin светоэлектрические, входной сигнал ОБЪЯВЛЕНИЯ и предохранение от порта связи ±15KV ESD, напряжение тока 2500Vrms изоляции, 500DC непрерывное, предохранение от молнии, защита от перенапряжения |
| Расход энергии | <2000mw> |
| Вес | 0.3kg |
| Устанавливать путь | Установка рельса Din стандарта 35mm подковообразная |
Определение Pin
| Pin нет. | Имя Pin | Описание |
| 1 | COM4 | Порт COM Ch 4 |
| 2 | RTD4- | Ch4 входного сигнала RTD |
| 3 | RTD4+ | Входной сигнал ch4+ RTD |
| 4 | COM5 | Порт COM Ch 5 |
| 5 | RTD5- | Входной сигнал ch5- RTD |
| 6 | RTD5+ | Входной сигнал ch5+ RTD |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | ДАННЫЕ | RS-485 B |
| 12 | +VS | Электропитание + (9~30V) |
| 13 | GND | Электропитание - (земля силы) |
| 14 | RTD0+ | Входной сигнал RTD ch0 + |
| 15 | RTD0- | Входной сигнал ch0 RTD - |
| 16 | COM0 | Порт Com Ch0 |
| 17 | RTD1+ | Входной сигнал ch1+ RTD |
| 18 | RTD1- | Входной сигнал ch1- RTD |
| 19 | COM1 | Порт Com Ch1 |
| 20 | RTD2+ | Входной сигнал ch2+ RTD |
| 21 | RTD2- | Входной сигнал ch2- RTD |
| 22 | COM2 | Порт Com Ch2 |
| 23 | RTD3+ | Входной сигнал ch3+ RTD |
| 24 | RTD3- | Входной сигнал ch3- RTD |
| 25 | COM3 | Порт Com Ch3 |
| 26 | GND | GND |
