| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | LS |
| Сертификация: | CE |
| Номер модели: | ЛС-РТД |
| Количество мин заказа: | 1PC |
| Цена: | negociate |
| Упаковывая детали: | стандарт |
| Время доставки: | 3-6 дни |
| Условия оплаты: | T / T, Western Union, Paypal |
| Поставка способности: | 10000PCS |
| Входной сигнал: | РТД/ТК | Выход: | 4-20mA |
|---|---|---|---|
| Точность: | 0.1%Ф.С., 0.2%Ф.С. | Установка: | Установка рельса ДИН |
| Высокий свет: | Амортизатор цифрового сигнала DC 12V,амортизатор цифрового сигнала DC 36V,амортизатор аналогового напряжения 20mA |
||
Амортизатор цифрового сигнала DC 12V

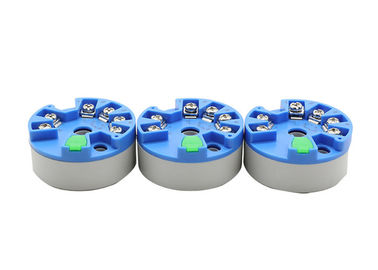

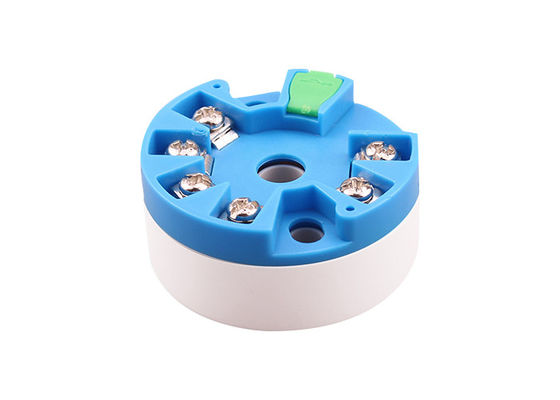

RTD передатчика PT100 температуры, новообращенный сигнала TC к выходу 4-20mA

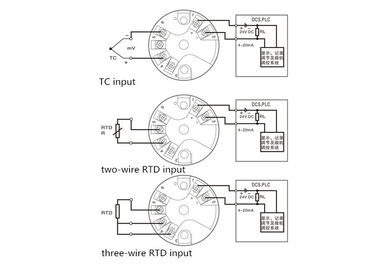

Входной сигнал
Входной сигнал: термальное сопротивление (RTD), термопара (TC)
Течение возбуждения термального сопротивления: 1mA
Компенсация холодного контакта термопары: Ряд компенсации: -25°C | +75°C (1°C согласно с ошибка 20°C)
Метод компенсации: внутренняя компенсация
Выход
Выходной сигнал: 4-20mA (приведенная в действие петля)
Сопротивление нагрузки выхода: ≤ 500Ω RL
Основные параметры
Сила: DC 12-36V
Точность передачи: 0,1% F.S., 0,2% F.S.
сигнал тревоги Сверх-предела: под пределом более низкой температуры, выход 3.8mA, (выход 4-20mA); над верхним пределом температуры, выведите наружу 20.5mA
Сигнал тревоги перерыва: выход 22mA или 3.8mA
Смещение температуры: 0,005% F.S./°C (- 20C | +55°C)
Время на ответ: ≤1S (0-90%) (ТИП)
Прочность изоляции: 1 AC 500V/1min (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100MΩ (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~ +55°C
Электромагнитная совместимость: в соответствии с GB/T 18268 (IEC61326-1)
| Тип входного сигнала | |||
| Деталь нет. | Тип | Ряд измерения | Минимальное значение измерения |
| RTD | Pt100 | -200 к +850℃ | 10℃ |
| Pt500, Pt1000 | -200 к +250℃ | 10℃ | |
| Cu50, Cu100 | -50 к +150℃ | 10℃ | |
| Ni100, Ni500 | -60 к +180℃ | 10℃ | |
| Ni1000 | -60 к +150℃ | 10℃ | |
| TX | B | 0 к +1820℃ | 500℃ |
| E | -270 к +1000℃ | 50℃ | |
| J | -210 к +1200℃ | 50℃ | |
| K | -270 к +1372℃ | 50℃ | |
| N | -270 к +1300℃ | 50℃ | |
| R | -50 к +1768℃ | 500℃ | |
| S | -50 к +1768℃ | 500℃ | |
| T | -270 к +400℃ | 50℃ | |
