Входной сигнал: | 4-20mA, 0-20mA | Выход: | 4-20мА; 0-20мА; 0-5В; 0-10В |
---|---|---|---|
Каналы: | 1 выход или другое входного сигнала 1 | Электропитание: | ДК 24В |
Высокий свет: | амортизатор конвертера сигнала 0-20mA,амортизатор конвертера сигнала DC 24V,амортизатор распределения ввода аналога 50mA |

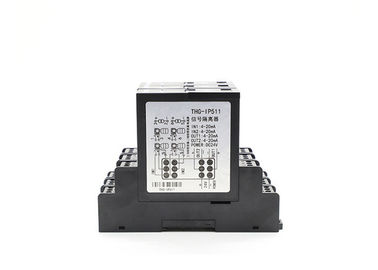

Амортизатор распределения ввода аналога серии LS-THG-IP, обеспечить силу изоляции для двухпроводных передатчиков и передатчиков 3-провода на месте, и также одновременно перенести и вывести наружу сигнал 0/4~20mA произведенный передатчиком. Для этого нужно независимое электропитание DC 24V. Свое электропитание, вход и выход отделено друг к другу.
Входной сигнал
Входной сигнал: 4-20mA; 0-20mA
Напряжение тока распределения: 24V, (максимальное течение привода 30mA)
Входное комплексное сопротивление: ≤50Ω
Выход
Выходной сигнал: 4-20mA; 0-20mA; 0 - 5V; 0-10V
Сопротивление нагрузки выхода: RL≤500Ω (когда выход настоящий сигнал); RL≥10KΩ (когда выход сигнал напряжения тока)
Основные параметры
Сила: DC24V, ± 10%
Текущее потребление: электропитание ≤50mA (один входной сигнал и один выход, 24V, входной сигнал распределения силы, выход 20mA); ≤70mA (один входной сигнал, выход 2, электропитание 24V, входной сигнал распределения силы, выход 20mA); ≤100mA (2 выход входного сигнала 2 (24V электропитание, входной сигнал распределения силы, 20mA вывело наружу)
Основная точность: 0,1% FS.
Смещение температуры: 0,005% F.S./degree (- 20 градусов к +55 градусов)
Время на ответ: ≤10mS (0-90%) (ТИП)
Прочность изоляции: AC 1500V/1min (между входным сигналом, выходом и силой)
Сопротивление изоляции: ≥100MΩ (между входным сигналом, выходом и силой)
Рабочая температура: -20 | + 55 градусов
Электромагнитная совместимость: в соответствии с GB/t 18268 (IEC61326-1)
Применимое походное снаряжение: двухпроводной, передатчик 3-провода; настоящий источник
Описание параметра
Параметр | ||||
THG-IP | X | X | X | метки |
Конфигурация | 1 | 1 выход входного сигнала 1 | ||
2 | 1 выход входного сигнала 2 | |||
5 | 2 выход входного сигнала 2 | |||
Входной сигнал | 1 | 4-20mA | ||
2 | 0-20mA | |||
Выходной сигнал | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Пожалуйста покажите ваш необходимый тип входного сигнала и тип выхода когда заказ места |
