Выходная мощность: | 5в | Расстояние: | 10km ЛОС |
---|---|---|---|
Интерфейс: | RS232, RS485, USB | Протокол: | Модбус РТУ |
частота: | 433МХз | Тип: | основанное радио |
Высокий свет: | беспроводной модуль связи 5W,модуль связи 10km ЛОС беспроводной,Модуль PLC беспроводной DTU |
замена кабеля интерфейса USB модема RS232 RS485 радио PLC 5W беспроводная для Modbus RTU
Общее введение

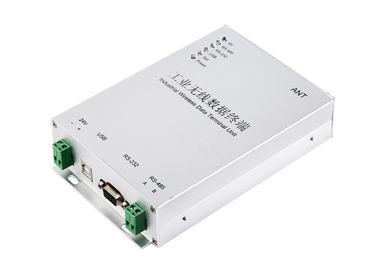

LS-R524 беспроводное DTU дальность передачи которого достигает 10km ЛОС,
поддерживает беспроводное сообщение между PLC серией S7-200, S7-300 Сименс, PLC Schneider, PLC Мицубиси, PLC etc ABB.
LS-R524 поддерживает протокол Modbus RTU
LS-R524 DTU может также соединиться с датчиком, HMI и датчиками для беспроводного сообщения. Оно поддерживает точкаое-точка, пункт к передаче данных мульти-пунктов беспроводной. Беспроводное решение имеет преимущество держит потребителей от проводкы в опасном поле, легком для того чтобы настроить, никакое знание программы потребности. Надежное и конкурсное решение.
Технические данные
Частота | 433MHz или 450MHz, 470MHz |
Выходная мощность | 5W |
Поддержка протокола | Стандартное Modbus RTU или PPI |
Электропитание | DC 9-36V обычно использует DC DC 24V или 12V |
Интерфейс | RS-485 (дефолт) или RS232 или USB |
Канал нет. | 15 канал, ПОГРУЖЕНИЕ пользы, который нужно изменить |
Антенна | Свободная антенна высасывателя с кабелем 1.5m (антенна высасывателя покупки 5.5dBi) |
Температура | -35℃~+75℃ (промышленное) |
Размер | 175×115×32 (mm) исключают антенну |
Метод починки | Винт |

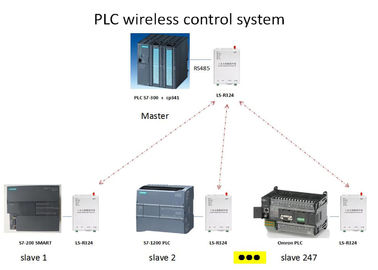

Примеры применения:
Установка глубокого переключателя LS-R524 DTU
Примечание: об установке канала
Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
DIP1 ДАЛЬШЕ значит 1
DIP2 ДАЛЬШЕ значит 2
DIP3 ДАЛЬШЕ значит 4
DIP4 ДАЛЬШЕ значит 8
Например, канал 15, вам нужно установить ПОГРУЖЕНИЕ 1, 2, 3 и 4 все ДАЛЬШЕ
