Отсек управления PLC Modbus RTU ПОГРУЖЕНИЯ UHF беспроводной

Связь беспроводного отсека управления PLC беспроводная между 2 PLC Modbus RTU

Введение:

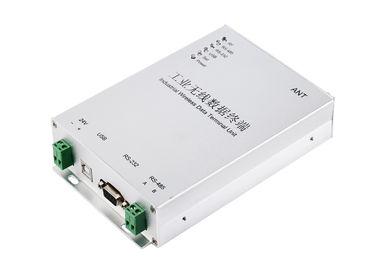

LS-R324 1W беспроводное DTU

Свое расстояние 2km контроля

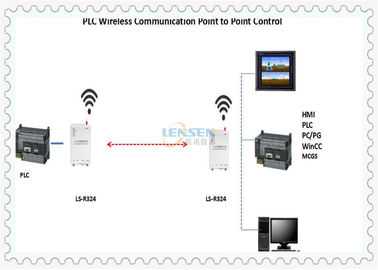

Польза для беспроводного сообщения между PLC 2

Вместо кабель RS485

Поддержка Modbus RTU

Применение:

Поле обработки воды/сточных водов

Скорость ветра, осадки, сбор данных etc влажности

Температура, влажность, концентрация сбора данных etc СО2

Беспроводные сбор данных и передача

Беспроводное сообщение между PLC и датчиками

Параметр:

Выходная мощность: DC 24V

Сила RF: 1W

Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200bps выбирают одно

Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200bps programmable

Частотная полоса: 433, 450, 470 или другие

Интерфейс: RS-232, RS-485 и USB

Режим связи: Полу-двухшпиндельный

Канал: 8 (дефолт), (подгонянное) 16/32

Получите настоящее: <45ma>

Получите чувствительность: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Передавая течение: <500ma>

Дальность прямой RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Размер: 175*115*32mm (без порта антенны)

Определение Pin:

Поддержка RS232, RS485, USB, вы можете использовать глубокий переключатель для программирования

Об индикаторе СИД

a. Когда модуль сила дальше, СИД СИЛЫ всегда НА (красный).

b. Когда модуль входит во для того чтобы установить режим (ПОГРУЖЕНИЕ 8 ДАЛЬШЕ), УСТАНОВИТЕ СИД всегда НА (красный).

c. Когда модуль передает,

     если вы используете порт RS232, то СИД RS232 моргает (зеленый) регулярно.

     если вы используете порт RS485, то СИД RS485 моргает (зеленый) регулярно.

     если вы используете порт USB, то СИД USB моргает (зеленый) регулярно.

d. Когда модуль получает, СИД RF моргает (голубой) регулярно.
