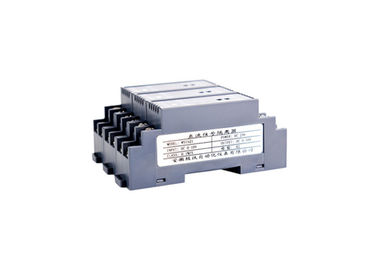

Течение конвертера сигнала LS-WS1521 или сигнал напряжения тока к 4-20mA, 0-5V
●Электропитание DC24V, входной сигнал, выход, электропитание, полная изоляция, изоляция и преобразование промышленных сигналов напряжения тока DC поля в стандартные сигналы течения и напряжения тока
●Установка рельса DIN независимая
Основные технические параметры
Входной сигнал
Входной сигнал: 0-75MV; 0-5V; 0-10V.
Входное комплексное сопротивление: ≥300 KΩ
Выход
Выходной сигнал: 4-20mA; 0-20mA; 0-5V; 0-10V
Сопротивление нагрузки выхода: ≤ 500Ω RL (когда выход настоящий сигнал)
RL≥10KΩ (когда выход сигнал напряжения тока)
Основные параметры
Сила: DC24V, ±10%
Текущее потребление: 30MA (1 внутри и 1 вне, выход входного сигнала 20mA распределения электропитания 24V)
≤50MA (один входной сигнал и выход 2, электропитание 24V и выход входного сигнала 20mA распределения)
≤50MA (2 внутри и 2 вне, входной сигнал распределения силы 24V, 20mA вывели наружу)
Основная точность: 0,1% F.S.
Смещение температуры: 0,005% F.S./C (- 20°C~+55°C)
Время на ответ: ≤10mS (0-90%) (ТИП)
Прочность изоляции: AC 1500V/1min (между входным сигналом, выходом и силой)
Сопротивление изоляции: ≥100MΩ (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~+55°C
Электромагнитная совместимость: в соответствии с GB/T 18268 (IEC61326-1)
Применимые приборы поля: приспособление для вывода сигнала напряжения тока
| Параметр |
| WS-1521 |
X |
X |
X |
метки |
| Конфигурация |
1 |
|
|
1 выход входного сигнала 1 |
| Входной сигнал |
1 |
|
4-20mA |
| 2 |
|
0-20mA |
| 3 |
|
0-1A |
| 4 |
|
0-5V |
| 5 |
|
0-10V |
| 6 |
|
-10V-0V |
| 7 |
|
-10V-10V |
| 8 |
|
Другой сигнал подгоняет |
| Выходной сигнал |
1 |
4-20mA |
| 2 |
0-20mA |
| 3 |
0-10V |
| 4 |
0-5V |
| 5 |
20-4mA |
| 6 |
-10V-0V |
| 7 |
-10V-10V |
| 8 |
Другой сигнал подгоняет |
| Пожалуйста покажите ваш необходимый тип входного сигнала и тип выхода когда заказ места |
