Входной сигнал
Входной сигнал: 4-20мА; 0-20мА
Напряжение тока распределения: 24В, (максимальное течение привода 30мА)
Входное комплексное сопротивление: ≤50Ω
Выход
Выходной сигнал: 4-20мА; 0-20мА; 0-5В; 0-10В
Сопротивление нагрузки выхода: ≤ 500Ω РЛ (когда выход настоящий сигнал); ≥ 10КΩ РЛ (когда выход сигнал напряжения тока)
Основные параметры
Электропитание: ДК24В, ±10%
Текущее потребление: ≤50мА (иньпут одно и выведенное наружу одно, электропитание 24В, входной сигнал распределения силы, выведенное наружу 20мА); ≤70мА (иньпут одно и выведенные наружу 2, электропитание 24В, входной сигнал распределения силы, выведенное наружу 20мА); ≤100мА (2 в 2 вне, электропитание 24В, входной сигнал распределения силы, выведенное наружу 20мА)
Основная точность: 0,1% Ф.С.
Смещение температуры: 0,005% Ф.С./градуса (- 20 градусов | +55 градусов)
Время на ответ: ≤10мС (0-90%) (ТИП)
Прочность изоляции: АК 1500В/1мин (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100МΩ (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~+55 градусов
Электромагнитная совместимость: в соответствии с ГБ/Т 18268 (ИЭК61326-1)

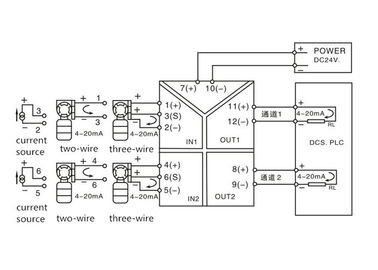

Применимые приборы поля: двухпроводная система, передатчик 3-провода; настоящий источник.
| Параметр |
| ТХГ-ИП |
С |
С |
С |
метки |
| Конфигурация |
1 |
|
|
1 иньпут выведенное наружу 1 |
| 2 |
|
|
1 иньпуц 2 выхода |
| |
5 |
|
|
2 входного сигнала 2 выхода |
| Входной сигнал |
1 |
|
4-20мА |
| 2 |
|
0-20мА |
| Выходной сигнал |
1 |
4-20мА |
| 2 |
0-20мА |
| 4 |
0-5В |
| 6 |
0-10В |
| Пожалуйста покажите ваш необходимый тип входного сигнала и тип выхода когда заказ места |
