| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-РАИ04 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-7 дней |
| Условия оплаты: | T/T, Western Union, |
| Поставка способности: | 6000pcs/month |
| Выходная мощность: | 1W | Каналы: | 4AI |
|---|---|---|---|
| Тип входного сигнала: | 0-5V или 0-20mA или 0-10V | Расстояние: | 2км |
| Применение: | Беспроводной датчик | Технология: | RF или Lora |
| Высокий свет: | Отсек управления RTU беспроводной,модуль дистанционного управления 2km,Беспроводной отсек управления 4AI |
||

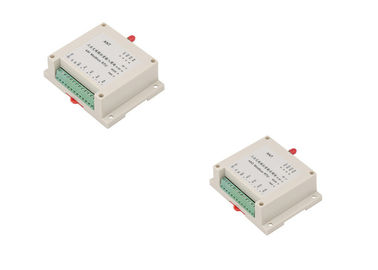

Отсек управления RTU беспроводной
Передача Modbus RTU беспроводного сигнала модуля ввода аналога 4-20mA беспроводная

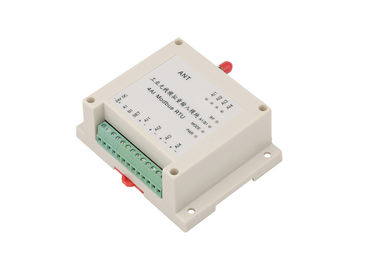

Модуль ввода аналога каналов LS-RAI04 4
4 передача сигнала каналов 4-20mA беспроводная к PLC
передача аналогового сигнала 0-5V беспроводная
передача аналогового сигнала 0-10V беспроводная
управление 2km беспроводное в зоне автоматизации индустрии
Lensen беспроводное RTU отличает
- Портативный прибор, установка Din-рельса для легкой установки
- Изолированные входные сигналы
- СИД для электропитания, сообщения, входного сигнала, состояния выхода
- Гибкие сеть, точкаый-точка или пункт к multipoints
- ПОГРУЖЕНИЕ для изменения различных режимов
- Разные виды I/O, DI, ДЕЛАЮТ, AI, AO доступны
- I/O расширяемый
- Короткое время задержки
- Легкий вручать на RS485 сети, протокол Modbus RTU поддержки
- На-линия подъем поддержки. Смогите установить клиентом в устанавливать режим
Paramaeters
| Частота | 433MHz или 450MHz или 470MHz или 868MHz/915MHz или 4G |
| Выходная мощность | 1W |
| Продукты | 4AI |
| Тип входного сигнала | 4-20mA или 0-5V или 0-10V |
| Тип выхода | 4-20mA или 0-5V или 0-10V |
| Коэффициент разрешения | 24 бита |
| Точность | ±0.02% |
| Электропитание | DC 9-36V обычно использует DC 24V |
| Интерфейс | RS-485 |
| Канал нет. | дефолт 15ch, может запрограммировать через глубокий переключатель |

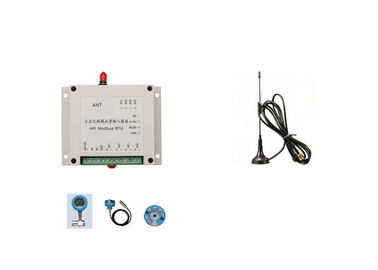

| Антенна | Антенна высасывателя с кабелем 1.5m |
| Работая температура | -35 °C °C~+75 промышленное |
| Работая влажность | 10%-90% относительная влажность, отсутствие конденсации |
| Размер | 115×90×40 (mm) |
| Путь починки | Стандарт рельс гильдии DIN 3,5 дюймов промышленный |
Преимущество беспроводного решения
- Отсутствие проводов, который нужно похоронить или поддержать, отсутствие потребности к буровым скважинам на стене
- Надежное сообщение во всем направлении, любой местности, независимо от холмов, стены, деревья
- Экономия на затратах в установке и обслуживании
- Радио/основанное Lora, отсутствие интернет потребности и ежемесячная плата, полное владение системы
- 4G основало, высокоскоростной, никакой предел расстояния
Значение связи и соответствовать Modbus RTU
Типы регистра:
| Типы регистра | Прочитанная команда |
Напишите команду |
Выключение | Функция |
| Регистр владением | 0x01 |
Входной сигнал --не поддержка |
Не держать | Смогите прочитать значение входного сигнала |
| 0x03 |
Регистр A. Удержания
1. значение ввода аналога: 0x0008~0x000B
2. значение аналогового выхода: 0x0048~0x004B
B: Как прочитать
Регистр владением: смогите прочитать ввод аналога 4 или аналогового выхода контроля 4 в одно время
Путь управлением регистра
| AI/AO | IC |
Чтение |
ID функции | поддержка деталей | ||
| Нет. | Тип IC | ID PLC | ID Modbus | |||
| AI1 | Регистр владением | 40009 | 8 | Прочитайте | 03 | 2AI/4AI |
| AI2 | Регистр владением | 40010 | 9 | Прочитайте | 03 | |
| AI3 | Регистр владением | 40011 | 10 | Прочитайте | 03 | 4AI |
| AI4 | Регистр владением | 40012 | 11 | Прочитайте | 03 | |
| AO1 | Регистр владением | 40073 | 72 | Прочитанный, что/написало | 03/06 | 2AO/4AO |
| AO2 | Регистр владением | 40074 | 73 | Прочитанный, что/написало | 03/06 | |
| AO3 | Регистр владением | 40075 | 74 | Прочитанный, что/написало | 03/06 | 4AO |
| AO4 | Регистр владением | 40076 | 75 | Прочитанный, что/написало | 03/06 | |
О вычислении значения
Ввод аналога
Значение ряда измерения нашего сетноого-аналогов модуля максимальное является следующим: 0X7FFF
1. сразу течение и напряжение тока измерения
Точное value=value вы ряд read/0x7FFF*max
Например: прочитать 1-ый проход значения входного сигнала модуля (с максимальным рядом 0-20mA)
Регистр 0x0008 (ввод аналога 1-ого прохода)
Обратная связь: 0x3801
Текущая стоимость: (0x3801/0x7FFF) *20mA=8.7509mA
2. Измерить значение датчика (4-20mA, датчик метра 0-6 ровный)
Если значение обратной связи чем 6554, то ровное значение 0
Если обратный связь значение большой чем 6554, то ровный value= () значения read-6554/ряды *measure (32767-6554)
Например: значение обратной связи 0X3801, тогда соответствуя ровное значение является следующим: ((0X3801-6554)/26213) метр *6 meter=1.7815
Аналогового выхода
Ряд измерения сетноого-аналогов модуля максимальный является следующим: 0x7FFF
Непосредственно течение и напряжение тока выхода управления
Напишите регистр value=current или значение напряжения тока/измерение range*0x7FFF
Например: контролировать 1-ый проход сетноого-аналогов модуля которого максимальный ряд измерения 0-20mA
Регистр 0x0048 (аналогового выхода 1-ого прохода)
Написать значение регистра: (8.75/20mA) *0X7FFF =14336=0x3800
