| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-В25000 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-6 дни |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 6000pcs/month |
| Частота: | 150MHz/230MHz | Выходная мощность: | 25W |
|---|---|---|---|
| Расстояние: | 20KM | Интерфейс: | RS232/RS485/TTL |
| Передайте: | Серийные данные | Применение: | морской |
| Высокий свет: | радиотелеграф на с модуле,беспроводной передатчик кабеля |
||

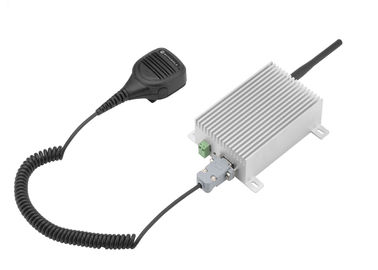

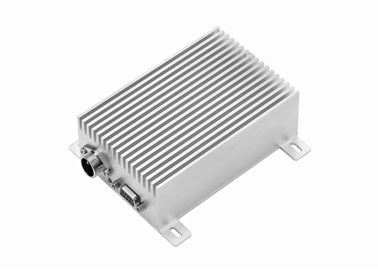

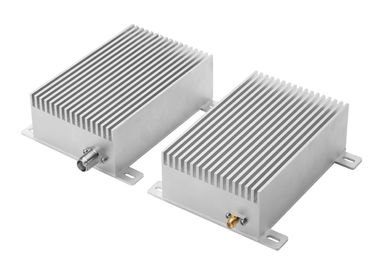

VHF передачи беспроводным данным по морского радио 20km модема данных 25W 150MHz беспроводной
Общее введение
Передать серийные данные или голос
Диапазон 150MHz или 230MHz VHF
Диапазон UHF
Пожалуйста покажите когда вы делаете заказ заказ
Серийный порт RS232 или RS485, TTL
Расстояние 20km контроля
Применение LS-V25000
Спасение имущества, морской контроль
общественное движение
промышленный режим автоматического управления
расписание электричества
монитор охраны природы воды
собрание сигнала и передача железнодорожной сети
извлечение масла и управление транспорта
измерение масла или водяных скважин
гидрологический контроль
контроль метеорологической станции
охрана лесов
умное здание
геологохимический рекогносцируйте
мобильное положение
военная подготовка
Параметр
| Параметр | ||
| Выходная мощность: | 25W | |
| Расстояние: | 20km | |
| Скорость передачи информации в бодах: | 1200/2400 programmable | |
| Космос канала: | 12.5KHz | |
| Ширина полосы частот: | <25khz> | |
| Получать чувствительность | -114dBm@1200bps, -107dbm (9600bps) | |
| Совместимый с | ||
| Серия LS-V | ||
| Сила | ||
| Электропитание: | DC 12V (дефолт) | |
| Передавая течение: | <6a> | |
| Получать течение: | <160ma> | |
| Сон настоящий: | <1ma> | |
| Генерал | ||
| Модуляция: | MSK | |
| Частота: | 150MHz или 230MHz | |
| Формат данных: | 8N1, 8EI, 8O1 programmable, или другое подгоняют | |
| Канал нет: | Написанный программным обеспечением | |
Особенности:
1. Выходная мощность наивысшей мощности: 10W или 25W
2. Длинная дальность передачи: до 20km
3. Диапазон диапазона 150MHz VHF или диапазон 230MHz или 450MHz
4. Передача данных
5. Двойное PLL, двойное VCO, высокая надежность
Технические спецификации
, Полный перечень
●частота: Частотная полоса VHF и UHF (150MHz, 230MHz), может хранить около 400 каналов
●допуск по частоте: ±2.5ppm
●Дистанционирование канала: 25 КГц
●импеданс антенны: 50Ω
●температура окружающей среды: - ℃ 35 ℃~+75
●модулируйте режим: MSK
●скорость передачи информации в бодах воздуха: 1200bps/2400bps
B, индекс приемника
●чувствительность: ≤0.25uV
●коэффициент шума ignal (SNR): ≤-50dB
●Селективность смежного канала: ≥70dB
●Взаимо- взаимодействие модуляции: ≥70dB
●Паразитная невосприимчивость respouse: ≥70dB
C, индекс передатчика
●Передайте силу: 25W
●модулируйте искажение: ≤3%
●остаточная частотная модуляция: ≤-48dB
●отступление частоты: ≤5KHz
●коэффициент силы орто-канала: ≤-70dB
●случайная сила: ≤5uW
●Расстояние RF: 20km (сила 25W RF на открытом воздухе)
D, электропитание
●DC: 12 v (±10%)
●ожидание настоящее: ≤ 1 6 0 m a
●передавать настоящий: ≤ 6 a (передайте силу 25W)
E, размер:
128*108*28mm
Определение Pin
| Соединитель | Pin нет. | Имя Pin | Описание | Примечания |
| Соединение силы | 1 | VCC | DC: 12V |
Пожалуйста сила пользы DC 12V, больше чем 8A |
| 2 | GND | Земля электропитания | ||
| Соединение сигнала | 1 | TTL (TxD) | TxD TTL | |
| 2 | TxD (a) |
TxD RS-232 RS-485 A |
RS-232, RS-485, TTL, только одно действительное | |
| 3 | RxD (b) |
RxD RS-232 RS-485 B |
RS-232, RS-485, TTL, только одно действительное | |
| 4 | TTL (RxD) | RxD TTL | ||
| 5 | GND | Земля сигнала | ||
| 6 | PTT | Аудио передавать позволяет | Низкоуровневый для передавать | |
| 7 | MIC | Входной сигнал сигнала звуковой частоты | Входной сигнал микрофона, чувствительность 10mV модуляции | |
| 8 | SP | Выход сигнала звуковой частоты | Выход 8ohm 0.5W аудио усилителя | |
| 9 | КВ | Получать проверку сигнала | Получать сигнал несущей, высокий уровень |
