Вход: | РТД/ТК/Потентиометер | выходной: | 4-20мА или 0-5В |
---|---|---|---|
Путь установки: | Установка Дин-рельса | Источник питания: | DC 24V |
Высокий свет: | амортизатор рельса шума,передатчик изоляции сигнала |
Входной сигнал
Входной сигнал: ПТ100, Ку50, Ни1000 и другое термальное сопротивление; Б, е, дж, к, н, р, с, т и другие термопары; напряжение тока (максимальная дальность 0-10В); милливольты (максимальная дальность 0-100мВ); Настоящий источник (4 - 20мА); передатчик (распределение), настоящее 4-20мА; резистор, потенциометр (максимальная дальность 0-2К)
Напряжение тока распределения: ≥16В
Измеряя ряд: в зависимости от используемого типа датчика
Выход
Выходной сигнал: 4-20мА; 0-20мА; 0-5В; 0-10В
Сопротивление нагрузки выхода: ≤ 500Ω РЛ (когда выход настоящий сигнал); ≥ 10КΩ РЛ (когда выход сигнал напряжения тока)
Основные параметры
Электропитание: ДК24В, ±10%
Текущее потребление: ≤50мА (одно иньпут и одно выведенное наружу 24В электропитание, выведенное наружу 20мА); ≤70мА (иньпут одно и выведенные наружу 2, 24В электропитание, выведенное наружу 20мА)
Основная точность: 0,1% Ф.С.
Время на ответ: 0.5С
Прочность изоляции: АК 1500В/1мин (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100МΩ (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~+55 градусов
Электромагнитная совместимость: в соответствии с ГБ/Т 18268 (ИЭК61326-1)
Параметр | ||||
ТХС-ТП | С | С | С | метки |
Конфигурация | 1 | 1 иньпут выведенное наружу 1 | ||
2 | 1 иньпут выведенное наружу 2 | |||
Входной сигнал | У |
Общий сигнал ввода (РТД, ТК, потенциометр) Пожалуйста покажите тип сигнала и ряд измерения |
||
Выходной сигнал | 1 | 4-20мА | ||
2 | 0-20мА | |||
4 | 0-5В | |||
6 | 0-10В | |||
Пожалуйста покажите ваш необходимый тип входного сигнала и тип выхода когда заказ места |

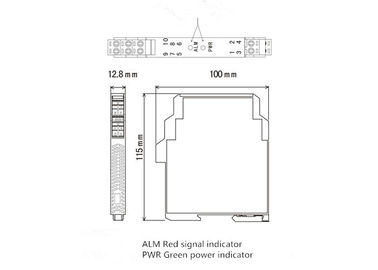

Размер

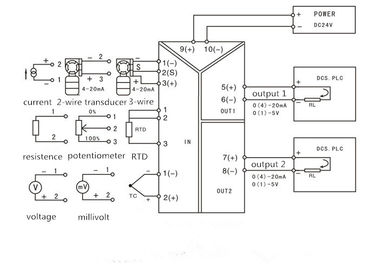

Как связать проволокой
