Вход: | Ресистане 0-5КΩ | выходной: | 4-20мА; 0-20мА; 0-5В; 0-10В |
---|---|---|---|
Каналы: | 1 иньпут выведенное наружу 1 | Источник питания: | DC 24V |
Высокий свет: | амортизатор рельса шума,передатчик изоляции сигнала |

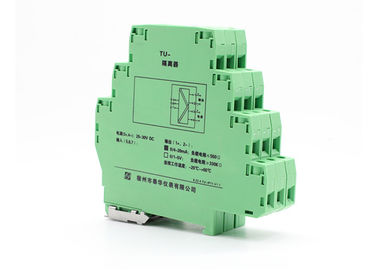

Датчик 0-5КΩ сигнала сопротивления иньпут к выходу 4-20мА или 0-5В
Входной сигнал
Входной сигнал: сигнал сопротивления, ряд сопротивления: 0-5КΩ
Стимулирующий метод: встроенное возбуждение источника течения постоянного точности
Выход
Выходной сигнал: 4-20мА; 0-20мА; 0-5В; 0-10В
Течение максимального выпуска продукции: 35мА
Сопротивление нагрузки выхода: ≤ 500Ω РЛ (когда выход настоящий сигнал);
РЛ>10КΩ (когда выход сигнал напряжения тока)
Примечание: Потребитель может определить текущий объем производства или напряжение тока вывело наружу приказывая.
Основные параметры
Сила: ДК24В, ряд напряжения тока: ДК18-36В
Текущее потребление: ≤35мА (иньпут одно и выведенное наружу одно, 24В электропитание, выведенное наружу 20мА)
Основная точность: ± 0.1% Ф.С.
Смещение температуры: 0,005% Ф.С./°К
Время на ответ: ≤10мС (0-90%) (ТИП)
Предохранение от силы: обратное предохранение от силы
Прочность изоляции: АК 1500В/1мин (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100МΩ (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~+55 градусов
Электромагнитная совместимость: в соответствии с ГБ/Т 18268 (ИЭК61326-1)
Применимые приборы поля: двухпроводной резистор
Параметр | ||||
ЛС-ТУ-Р | С | С | С | Замечает |

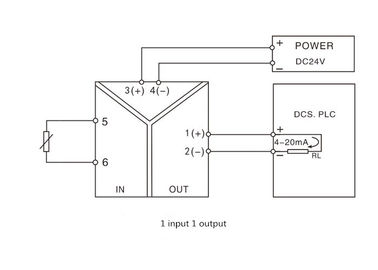

Установка канала | 1 | Одно иньпут выведенное наружу одно | ||
Установка ВХОДНОГО СИГНАЛА
|
А | 0-500Ω | ||
Б | 0-1КΩ | |||
К | 0-5КΩ | |||
Установка ВЫХОДА | 1 | 4-20мА | ||
2 | 0-20мА | |||
5 | 0-5В | |||
7 | 0-10В | |||
Примечание: пожалуйста подтвердите что вроде входному сигналу и выходной сигнал вы нужно когда вы делаете заказ заказ |
