Отсек управления 915MHz Lora 2DI 2DO беспроводной беспроводное я модуль дистанционного управления o 5km ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЙ

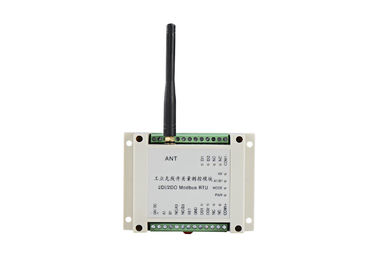

1. Общее введение LS-RDIO0202
LS-RDIO0202 имеет 2 входного сигнала 2 выхода реле и 1 RS485 (подгоняно беспроводное RS485). Выходная мощность мы имеем другие варианты:
100mW RF для расстояния управлением 1km ЛОС,
1W RF для расстояния управлением 3km ЛОС
5W RF для управления 8km ЛОС беспроводного
тип 1W Lora для управления 5km ЛОС беспроводного
4g для никакого предела расстояния
2. Область применения
Модуль I/O серии LS-RDIO широко использован в автоматизации индустрии как процесс данным по фабрики центральный, управление насоса, контроль уровня танка, управление транспортера, контроль масла, минируя машинное оборудование, контрольное оборудование окружающей среды, подъемные устройства, роботы контролирует, машина завалки, смешивая оборудование, логистическая линия, AGV etc.
3. Параметр LS-RDIO0202
| Параметр |
| Выходная мощность: |
1W |
| Беспроводная технология: |
Lora |
| Электропитание: |
9V-30V (обычно выбирайте DC DC 24V или 12V) |
| Расстояние контроля: |
5km ЛОС |
| Скорость передачи информации в бодах: |
2400bps |
| Получать чувствительность: |
-123dBm@1200bps, -118dbm (9600bps) |
| Сеть |
| Сеть: |
Точкаый-точка и указать на многопунктовое |
| Протокол: |
Протокол Modbus RTU |
| Гаван описание |
| Входной сигнал: |
2 активных изолированного входного сигнала (пассивного подгоняйте), |
| Выход: |
2 пассивных изолированного выхода реле,
нагрузка AC250V/5A контакта максимальная, DC30V/5A
(активные выходы 0-5V подгоняют)
|
| Порт связи |
RS485 (беспроводные RS485 подгоняют) |
| Настоящий |
| Передайте настоящее: |
<350ma> |
| Получать течение: |
<20ma> |
| Генерал |
| Частота: |
915MHz |
| Канал никакой: |
16 каналов, могут изменить через глубокий переключатель |
| Физические свойства |
| Размер: |
115×90×40 (mm) |
| Соединитель антенны: |

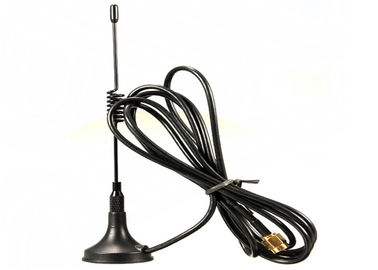

SMA, антенна корабля с кабелем 1.5m |
| Температура: |
-35℃~+75℃ (промышленное) |
| Способ установки: |
Стандарт рельс гильдии 3,5 дюймов промышленный |
4. Как соединиться
5. Связь Modbus RTU и вычисление значения
Типы A. Регистрировать:
| Типы регистра |
Прочитанная команда |
Напишите команду
(Команда контроля)
|
Выключение |
Функция |
| регистр катушки |
0x01 |
Входной сигнал --не поддержка
Выход-поддержка
|
Не держать |
Смогите прочитать значение входного сигнала |
| Регистр владением |
0x03 |
1) Регистр катушки:
Входной сигнал: не удобно прочитать I/O 8 в одно время. Для того чтобы контролировать каждый I/O соответственно, мы определили регистр катушки. Адрес регистра 0x0000-0x0007.
Выход: не удобно контролировать I/O 8 в одно время. Для того чтобы контролировать каждый I/O соответственно, мы определили регистр катушки адрес которого 0x0020-0x0028.
Примечание: Катушка нет дополнительного ресурса, как раз метода для адресовать регистра---адресовать битом.
2) Регистр удерживания:
a. значение каналов входного сигнала: 0x0000
Примечание: адресовать сдержанными серединами мы только используем первые 8 битов; bit0 к bit7 соответствует с I/O1 I/O8;
b: обратная связь и значение каналов выхода: 0x0040
Примечание: адресовать битом 0 середин бита соответствует с 1/O1, битом 7 соответствует с 1/O8, сдержанным соответствуя значением 8-разрядные 15 мы пишем 0.
3) Чтение метода:
Регистр катушки: прочитайте отвечая регистр сразу. середины 1, середины 0 ДАЛЬШЕ.
Регистр удерживания: Смогите прочитать все 8 входных сигналов одно время. Мы только используем bit0-bit7 этого шестнадцатиразрядного регистра; каждый бит представляет государство входного сигнала.
4) Методы контроля:
a. Используйте катушку--- напишите соответствуя регистр катушки сразу вы можете контролировать свой соответствуя выход.
b. Используйте регистр удержания--- регистр удерживания доли 1 8 выходов, поэтому вы можете управлять каждым битом отдельно для того чтобы контролировать соответствуя выход.
B. Об управлении регистра
| |
IC |
Чтение
напишите
|
Код функции |
Продукты применяются |
| Канал |
Тип IC |
ID PLC |
ID Modbus |
| DI1 |
Reg катушки. |
1 |
0 |
прочитайте |
01 |
RDIO0202
RDIO0404
RDIO0808
|
| Reg удерживания. |
40001,0 |
0,0 |
прочитайте |
03 |
| DI2 |
Reg катушки. |
2 |
1 |
прочитайте |
01 |
| Reg удерживания. |
40001,1 |
0,1 |
прочитайте |
03 |
| DI3 |
Reg катушки. |
3 |
2 |
прочитайте |
01 |
RDIO0404
RDIO0808
|
| Reg удерживания. |
40001,2 |
0,2 |
прочитайте |
03 |
| DI4 |
Reg катушки. |
4 |
3 |
прочитайте |
01 |
| Reg удерживания. |
40001,3 |
0,3 |
прочитайте |
03 |
| DI5 |
Reg катушки. |
5 |
4 |
прочитайте |
01 |
RDIO0808 |
| Reg удерживания. |
40001,4 |
0,4 |
прочитайте |
03 |
| DI6 |
Reg катушки. |
6 |
5 |
прочитайте |
01 |
| Reg удерживания. |
40001,5 |
0,5 |
прочитайте |
03 |
| DI7 |
Reg катушки. |
7 |
6 |
прочитайте |
01 |
| Reg удерживания. |
40001,6 |
0,6 |
прочитайте |
03 |
| DI8 |
Reg катушки. |
8 |
7 |
прочитайте |
01 |
| Reg удерживания. |
40001,7 |
0,7 |
прочитайте |
03 |
| DO1 |
Reg катушки. |
33 |
32 |
Чтение
напишите
|
01/05 |
RDIO0202
RDIO0404
RDIO0808
|
| Reg удерживания. |
40065,0 |
64,0 |
Чтение
напишите
|
03/06 |
| DO2 |
Reg катушки. |
34 |
33 |
Чтение
напишите
|
01/05 |
| Reg удерживания. |
40065,1 |
64,1 |
Чтение
напишите
|
03/06 |
| DO3 |
Reg катушки. |
35 |
34 |
Чтение
напишите
|
01/05 |
RDIO0404
RDIO0808
|
| Reg удерживания. |
40065,2 |
64,2 |
Чтение
напишите
|
03/06 |
| DO4 |
Reg катушки. |
36 |
35 |
Чтение
напишите
|
01/05 |
| Reg удерживания. |
40065,3 |
64,3 |
Чтение
напишите
|
03/06 |
| DO5 |
Reg катушки. |
37 |
36 |
Чтение
напишите
|
01/05 |
RDIO0808 |
| Reg удерживания. |
40065,4 |
64,4 |
Чтение
напишите
|
03/06 |
| DO6 |
Reg катушки. |
38 |
37 |
Чтение
напишите
|
01/05 |
| Reg удерживания. |
40065,5 |
64,5 |
Чтение
напишите
|
03/06 |
| DO7 |
Reg катушки. |
39 |
38 |
Чтение
напишите
|
01/05 |
| Reg удерживания. |
40065,6 |
64,6 |
Чтение
напишите
|
03/06 |
| DO8 |
Reg катушки. |
40 |
39 |
Чтение
напишите
|
01/05 |
| Reg удерживания. |
40065,7 |
64,7 |
Чтение
напишите
|
03/06 |

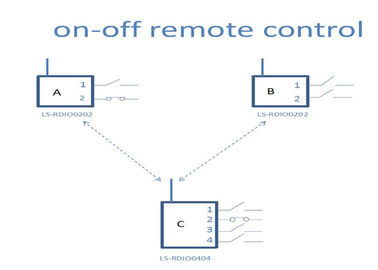

6. Примеры применения

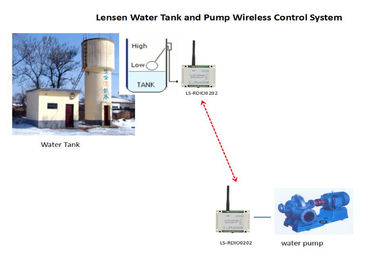

Беспроводное управление включением-выключением насоса
