Выходная мощность: | 25W | Расстояние: | 20км |
---|---|---|---|
Материал кожуха: | Алюминиевый | Частота: | 150MHz |
Аудио тип: | Сетноой-аналогов | ||
Высокий свет: | Модем радио VHF беспроводной,беспроводной модем радио 150MHz,беспроводной модуль радио 25W |
контроль аудио радио модема 150MHz радио VHF 25W морской беспроводной

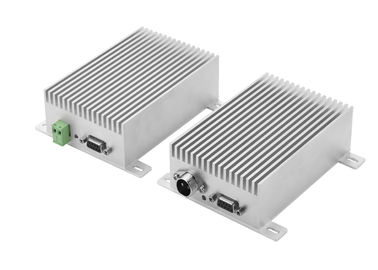

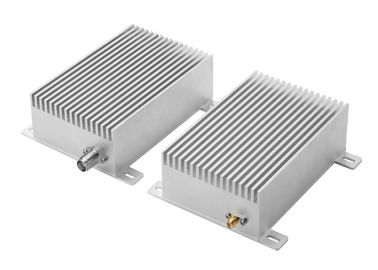

Модем радио выходной мощности LS-V25000 25W.
Мы поддерживаем RS232, RS485 или интерфейс TTL, вы можете выбрать одно
Оно В ПОРЯДКЕ передавать данные или выразить
Для передачи данных, своя скорость передачи информации в бодах 1200bps или 2400bps.
Я: Особенности:
1. Выходная мощность наивысшей мощности: 25W
2. Длинная дальность передачи: до 20km
3. Диапазон диапазона 150MHz VHF или диапазон 230MHz или 450MHz
4. Передача данных, передача голоса и ок
5. Двойное PLL, двойное VCO, высокая надежность
6. Функция VOX
II. технические спецификации
, Полный перечень
●частота: Частотная полоса VHF и UHF (150MHz, 230MHz), может хранить около 400 каналов
●допуск по частоте: ±2.5ppm
●Дистанционирование канала: 25 КГц
●импеданс антенны: 50Ω
●температура окружающей среды: - ℃ 35 ℃~+75
●модулируйте режим: MSK
●скорость передачи информации в бодах воздуха: 1200bps/2400bps
B, индекс приемника
●чувствительность: ≤0.25uV
●коэффициент шума ignal (SNR): ≤-50dB
●Селективность смежного канала: ≥70dB
●Взаимо- взаимодействие модуляции: ≥70dB
●Паразитная невосприимчивость respouse: ≥70dB
C, индекс передатчика
●Передайте силу: 25W
●модулируйте искажение: ≤3%
●остаточная частотная модуляция: ≤-48dB
●отступление частоты: ≤5KHz
●коэффициент силы орто-канала: ≤-70dB
●случайная сила: ≤5uW
●Расстояние RF: 20km (сила 25W RF на открытом воздухе)
D, электропитание
●DC: 12 v (±10%)
●ожидание настоящее: ≤ 1 6 0 m a
●передавать настоящий: ≤ 6 a (передайте силу 25W)
E, размер:
128*108*28mm
III. определение Pin
Соединитель | Pin нет. | Имя Pin | Описание | Примечания |
Соединение силы | 1 | VCC | DC: 12V |
Пожалуйста сила пользы DC 12V, больше чем 8A |
2 | GND | Земля электропитания | ||
Соединение сигнала | 1 | TTL (TxD) | TxD TTL | |
2 | RxD (a) |
RxD RS-232 RS-485 A |
RS-232, RS-485, TTL, только одно действительное | |
3 | TXD (B) |
TxD RS-232 RS-485 B |
RS-232, RS-485, TTL, только одно действительное | |
4 | TTL (RxD) | RxD TTL | ||
5 | GND | Земля сигнала | ||
6 | PTT | Аудио передавать позволяет | Низкоуровневый для передавать | |
7 | MIC | Входной сигнал сигнала звуковой частоты | Входной сигнал микрофона, чувствительность 10mV модуляции | |
8 | SP | Выход сигнала звуковой частоты | Выход 8ohm 0.5W аудио усилителя | |
9 | КВ | Получать проверку сигнала | Получать сигнал несущей, высокий уровень |
Применение LS-V25000
Спасение имущества, морской контроль
общественное движение
промышленный режим автоматического управления
расписание электричества
монитор охраны природы воды
собрание сигнала и передача железнодорожной сети
извлечение масла и управление транспорта
измерение масла или водяных скважин
гидрологический контроль
контроль метеорологической станции
охрана лесов
умное здание
геологохимический рекогносцируйте
мобильное положение
военная подготовка
