| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-РАИ02+ЛС-РАО02 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-6 дни |
| Условия оплаты: | T / T, Western Union, Paypal |
| Поставка способности: | 6000pcs/month |
| выходная мощность: | 1W | Частота: | 433MHZ |
|---|---|---|---|
| Расстояние: | 2KM | канал: | 2 канала |
| Тип сигнала: | 0-5V | Интерфейс: | RS485 |
| Высокий свет: | модуль ремоте и о,удаленная система ио |
||
2 ввод аналога модуля 0-5В каналов беспроводные сетноые-аналогов и выход 433МХз
Введение

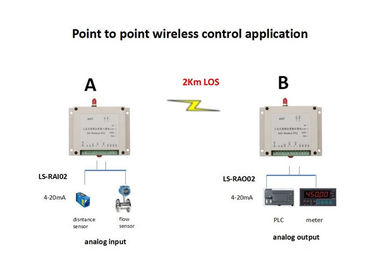

Эта система включает модуль ввода аналога ЛС-РАИ02 2ч и модуль аналогового выхода ЛС-РАО02.2ч
Она в порядке передать аналоговый сигнал 0-5В или 4-20мА или 0-10В
Расстояние контроля покрывает 2км ЛОС
Один бортовой ввод аналога, один бортовой аналогового выхода
Параметр ЛС-РАИ02
| Частота | 433МХз или 450МХз или 470МХз или Лора |
| Выходная мощность | 1В |
| Продукты | 2АИ |
| Тип входного сигнала | 4-20мА или 0-5В или 0-10В |
| Тип выхода | 4-20мА или 0-5В или 0-10В |
| Коэффициент разрешения | 24 бита |
| Точность | ±0.02% |
| Электропитание | ДК 9-36В ДК пользы 24В обычно |
| Интерфейс | РС-485 |
| Канал нет. | дефолт 16ч, может запрограммировать через глубокий переключатель |

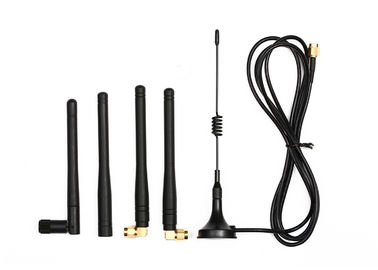

| Антенна | Антенна высасывателя с кабелем 1.5м |
| Работая температура | -35 °К | °К +75 промышленное |
| Работая влажность | 10%-90% относительная влажность, отсутствие конденсации |
| Размер | 115×90×40 (мм) |
| Путь починки | Стандарт рельс гильдии ДИН 3,5 дюймов промышленный |
Параметр ЛС-РАО02
| Частота | 433МХз или 450МХз или 470МХз или Лора |
| Выходная мощность | 1В |
| Продукты | 2АО |
| Тип входного сигнала | 4-20мА или 0-5В или 0-10В |
| Тип выхода | 4-20мА или 0-5В или 0-10В |
| Коэффициент разрешения | 24 бита |
| Точность | ±0.02% |
| Электропитание | ДК 9-36В ДК пользы 24В обычно |
| Интерфейс | РС-485 |
| Канал нет. | дефолт 16ч, может запрограммировать через глубокий переключатель |
| Антенна | Антенна высасывателя с кабелем 1.5м |
| Работая температура | -35 °К | °К +75 промышленное |
| Работая влажность | 10%-90% относительная влажность, отсутствие конденсации |
| Размер | 115×90×40 (мм) |
| Путь починки | Стандарт рельс гильдии ДИН 3,5 дюймов промышленный |
Применение:
Беспроводные управления насоса
Автоматизируйте ваш уровень танка без идущего провода между хорошим насосом и танком. Беспроводные управления насоса сохраняют вас время и деньги.
Беспроводной контроль уровня танка
простой беспроводной контроль вашего уровня танка от дистанционного размещения и получает критические обновления статуса.
Умное земледелие
Сделайте поворот полив, давление почвы и контроль температуры
Регистрация данных
По беспроводной сети приобретите и внесите различные данные в журнал от дистанционного размещения используя наш сетноой-аналогов модуль И/О
Управление штабелеукладчика
Начните и остановите ваши штабелеукладчик/реклаймир. Соедините ПЛК в центре управления с штабелеукладчиком и реклаймер.
Собрание радиотелеграфа сигнала датчика
передача радиотелеграфа сигнала 0-5В или 4-20мА
Значение связи и соответствовать Модбус РТУ
Типы регистра:
| Типы регистра | Прочитанная команда |
Напишите команду (Команда контроля) |
Выключение | Функция |
| Держите регистр | 0кс01 |
Входной сигнал --не поддержка Выход--поддержка |
Не держать | Смогите прочитать значение входного сигнала |
| 0кс03 |
Регистр А. Удержания
1. Значение ввода аналога: 0кс0008~0кс000Б
2. Значение аналогового выхода: 0кс0048~0кс004Б
Б: Как прочитать
Регистр владением: смогите прочитать ввод аналога 4 или проконтролировать аналогового выхода 4 в одно время
Зарегистрируйте путь контроля
| АИ/АО | ИК |
Прочитайте напишите |
ИД функции | поддержка деталей | ||
| Нет. | Тип ИК | ИД ПЛК | ИД Модбус | |||
| АИ1 | Держите регистр | 40009 | 8 | Прочитайте | 03 | 2АИ/4АИ |
| АИ2 | Держите регистр | 40010 | 9 | Прочитайте | 03 | |
| АИ3 | Держите регистр | 40011 | 10 | Прочитайте | 03 | 4АИ |
| АИ4 | Держите регистр | 40012 | 11 | Прочитайте | 03 | |
| АО1 | Держите регистр | 40073 | 72 | Прочитанный/напишите | 03/06 | 2АО/4АО |
| АО2 | Держите регистр | 40074 | 73 | Прочитанный/напишите | 03/06 | |
| АО3 | Держите регистр | 40075 | 74 | Прочитанный/напишите | 03/06 | 4АО |
| АО4 | Держите регистр | 40076 | 75 | Прочитанный/напишите | 03/06 | |
О вычислении значения
Ввод аналога
Значение ряда измерения нашего сетноого-аналогов модуля максимальное является следующим: 0С7ФФФ
1. Сразу течение и напряжение тока измерения
Точное валуэ=валуэ вы ряд реад/0кс7ФФФ*макс
Например: прочитать 1-ый проход значения модуля (с максимальным рядом 0-20мА) иньпут
Регистр 0кс0008 (ввод аналога 1-ого прохода)
Обратная связь: 0кс3801
Текущая стоимость: (0кс3801/0кс7ФФФ) *20мА=8.7509мА
2. Измерить значение датчика (4-20мА, датчик метра 0-6 ровный)
Если значение обратной связи чем 6554, то ровное значение 0
Если обратный связь значение большой чем 6554, то ровный валуэ= () значения реад-6554/*меасуре (32767-6554) выстраивает в ряд
Например: значение обратной связи 0С3801, тогда соответствуя ровное значение является следующим: ((0С3801-6554)/26213) метр *6 метер=1.7815
Аналогового выхода
Ряд измерения сетноого-аналогов модуля максимальный является следующим: 0кс7ФФФ
Сразу контролируйте течение и напряжение тока выхода
Напишите регистр валуэ=куррент или значение напряжения тока/измерение ранге*0кс7ФФФ
Например: контролировать 1-ый проход сетноого-аналогов модуля которого максимальный ряд измерения 0-20мА
Регистр 0кс0048 (аналогового выхода 1-ого прохода)
Написать значение регистра: (8.75/20мА) *0С7ФФФ =14336=0кс3800
