Общее введение

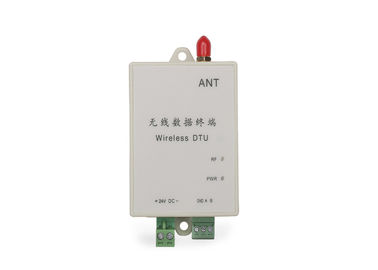

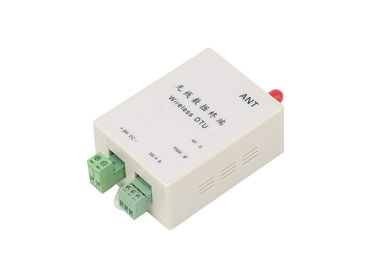

ЛС-Р314 беспроводное ДТУ, дальность передачи достигает 3км ЛОС, с небольшим размером, пластиковое приложение, высокая надежность, оно широко использовано для беспроводного сообщения между ПЛК и ПК/ХМИ.

ЛС-Р314 поддерживает беспроводное сообщение между ПЛК серией С7-200, С7-300 Сименса, ПЛК Шнайдер, ПЛК Мицубиси, ПЛК етк. АББ оно поддерживает протокол Модбус, включая протокол Модбус АСКИИ и Модбус РТУ, протокол ППИ. ЛС-Р314 ДТУ может также соединиться с датчиком, ХМИ или другими приборами РС485. Оно поддерживает точкаое-точка, пункт к передаче данных радиотелеграфа мульти-пунктов.

Беспроводное решение имеет преимущество держать потребителей от проводкы в опасном поле, легкое для того чтобы настроить, никакая кабельная проводка потребности, сокращает проекты время и расходы на техническое обслуживание. Надежное и конкурсное решение.

Область применения

* собрать ПЛК/ХМИ для беспроводной передачи данных

* давление, расход потока, сборы данных етк температуры, беспроводная передача и контроль в воде/поле обработки сточных водов

* скорость ветра, осадки, сбор данных етк влажности, беспроводная передача и контроль на ли станция мониторинга

* температура, влажность, концентрация сбора данных етк СО2, беспроводная передача и контроль в парнике земледелия

* контроль и управление АГВ беспроводной

Технические данные

Примеры применения

Сеть ЛС-Р314 ДТУ

Для пункта к связи муфтий-пунктов

Если ваши приборы не имеют ИД, то когда один модуль передает, все другие могут получить данные. Например, а, б, к, модули д 4.

Когда а отправляет данные, модули б, к, и д все могут получить.

Когда б отправляет данные, модули а, к и д все могут получить.

Когда к отправляет данные, модули а, б и д могут все получить данные.

Когда д отправляет данные, модули а, б и к могут все получить данные.

Если вы надеетесь только, то специфический модуль может получить данные. Мы признаваем метод полинга. Пожалуйста установленный ИД для ваших приборов. Мастер запросит время рабов к время, только раб с специфическим ИД может получить ваши данные.

3) Если ваш прибор действительно не может установить ИД. Мы можем установить ИД для модулей.

Когда вы программируете серийный порт, пожалуйста заметьте его полу-двухшпиндельн и беспроводная задержка передачи.

Извещение о ЛС-Р314 ДТУ в реальном применении

Время задержки радиотелеграфа ЛС-Р314 ДТУ.

Беспроводные продукты имеют время задержки. Различная скорость передачи информации в бодах РФ причиняет различное время задержки. Пожалуйста сошлитесь специфическое время задержки ниже:

Метод исправления ошибки ЛС-Р314 ДТУ

Для того чтобы пообещать вашей системе стабилизированной и надежной, мы предлагаем что вы добавляет проверку или КРК для того чтобы ретранслировать данные если ошибка.

Метод передачи ЛС-Р314 ДТУ для большого пакета данных

В теории, ЛС-Р314 может передать не пакет данным по предела, но мы не предлагаем вас для того чтобы передать слишком большой пакет данных. Мы предлагаем каждый пакет более менее чем 120Б, лучшее 60-100Б. Также мы предлагаем вашу пользу АРК программы отправлять пакет с ошибкой.

Например, мы полагаем что реальный БЭР связи 10-4, и потребности пользователя отправить файл 1КБ (10000бит), если вы передаете через 1 пакет, в теории, там будете ошибкой 1бит в каждом получая времени, то поэтому этот файл 1КБ не может передать правильно все время.

Если вы можете разделить, то 1КБ хранит в пакет 10, каждый пакет передает 100Б, в теории, там могло быть ошибкой после того как вы отправляете 10 пакетов. Модуль ре-отправит этот пакет через АРК. Хотя, мы отправляем 1 больше пакета и всей эффективность уменьшают, но это может пообещать что все данные можно получить правильно.
