| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-У2000 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-7 дней |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 6000pcs/month |
| Частота: | UHF | выходная мощность: | 2w |
|---|---|---|---|
| Интерфейс: | RS232/RS485/TTL | Расстояние: | 5KM |
| Применение: | Передача данных | приложение: | Алюминиевые |
| Высокий свет: | беспроводной модуль радио,Модем Рейдио данных |
||

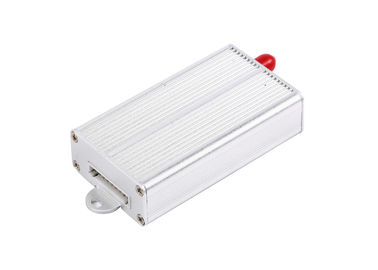

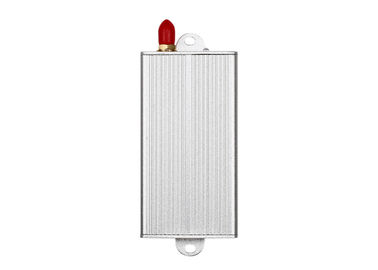

Беспроводные данные ЛС-У2000 передают модем по радио радио модуля передатчика 433МХз данным по 5км беспроводной
Введение:
ЛС-У2000 модем радио диапазона 2000мВ УХФ, может передать 5-7км ЛОС по беспроводной сети. С кожухом элегантных и легк-к-починки алюминиевым, 9 прикалывают серийный порт, удобно для вас соединиться с другими приборами которые имеют интерфейс РС232, РС485 или ТТЛ. Легкий для установки, никакой программе, длинная дальность передачи, никакой гонорар связи.
Параметр:
Выходная мощность: 5В
Сила РФ: 2В
Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200бпс выбирают одно
Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200бпс программабле
Частотная полоса: 433, 450, 470 или другие
Интерфейс: РС-232/РС-485/ТТЛ/УСБ
Режим связи: Полу-двухшпиндельный
Канал: 8 (дефолт), (подгонянное) 16/32
Получите течение: <50ma>
Получите чувствительность: -123дБм @ 1,200бпс); -118дБм @ 9,600бпс)
Передавая течение: <1>
Дальность прямой РФ: 5км (БЭР= 10-5@9600bps); 7км (БЭР=10-5 @ 1,200бпс)
Размер: 80*45*20мм (без порта антенны)
| ПРЕДСТАВЛЕНИЕ | |
| Выходная мощность: | 2В |
| Дальность прямой РФ: | 7km@1200bps; 5km@9600bps |
| Фактическая ставка РФ: | 1200/2400/4800/9600/19200бпс |
| Канал космоса: | 1МХз (по умолчанию), (изготовление на заказ 12.5/25КХз) |
| Ширина полосы частот: | <25khz> |
| Чувствительность приемника: | -123dBm@1200bps, -118дбм (9600бпс) |
| Формат данных: | 8Н1, 8Э1, 8О1 (подгоняйте) |
| СОВМЕСТИМОСТЬ | |
| ЛС-УН10, ЛС-УН100, ЛС-У1000, ЛС-У2000, серия ЛС-УН5000 | |
| СИЛА | |
| Подача напряжения: | ДК 5В или 12В подгоняют |
| Передайте течение: | <600ma> |
| Получите течение: | <45ma> |
| Течение сна: | <20ua> |
| ГЕНЕРАЛ | |
| Режим связи: | Полу-двухшпиндельный |
| Частотная полоса: | 433МХз или 400МХз, или 450МХз, 470МХз |
| Частотная модуляция | ФСК/ГФСК |
| Канал: | 8 (дефолт), 16/32/64 (опционное) |
| Интерфейс: | ТТЛ, РС232, РС485 (выберите одно) |
| ФИЗИЧЕСКИЕ СВОЙСТВА | |
| Размер: | 80мм×45мм×20мм (исключая основания антенны и штыря данных) |
| Вес: | 300г |

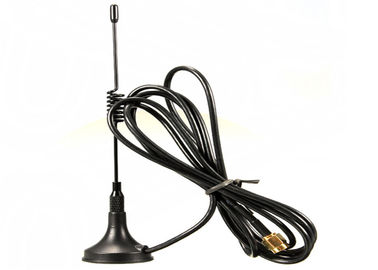

| Основание антенны: | 50Ω, СМА |
| Рабочая температура: | Промышленный: - 40℃~+85℃ (ТКСО) |
| Стабильность частоты: | ±2.5ппм промышленное |
Применение:
Кеуйнг управление радиотелеграфа машины
Автоматическое чтение метра
Знак СИД дисплея СИД
Контроль ПТЗ беспроводной
Автоматизация фабрики
Прибор Хандхолд
Управление полива
Телеметрия данных
Управление робототехники
Домашняя автоматизация
Определение Пин:
| Пин нет. |
Сигнал Имя |
Функция | Уровень | Соединение с терминалом | Примечания |
| 1 | ГНД | Зазмеление электропитания | Земля | ||
| 2 | ВКК | ДК электропитания | 5В | ||
| 3 | РксД/ТТЛ | Получать данных | ТТЛ | ТксД | |
| 4 | ТксД/ТТЛ | Передавать данных | ТТЛ | РксД | |
| 5 | СГНД | Сигнал | |||
| 6 | А (ТСД) | А РС-485 (ТксД РС-232) | А (РксД) | ||
| 7 | Б (РСД) | Б РС-485 (РксД РС-232) | Б (ТксД) | ||
| 8 | СОН | Управление сна | ТТЛ | Сигнал сна | Низший уровень действительный |
| 9 | ТЕСТ | Испытание фабрики |
