Представление регулятора логики PLC 4AI 1AO сильное противоинтерференционное

Представление регулятора логики PLC 4AI 1AO сильное противоинтерференционное

PLC Китая, 4AI, сетноой-аналогов PLC низкой цены PLC 1AO

●Напряжение тока разрешения вывело наружу 12bits, биты текущего объема производства 11,
●Сильное противоинтерференционное представление, конюшня
●Напряжение тока разрешения вывело наружу 12bits, биты текущего объема производства 11,
●Сильное противоинтерференционное представление, конюшня



технический параметр

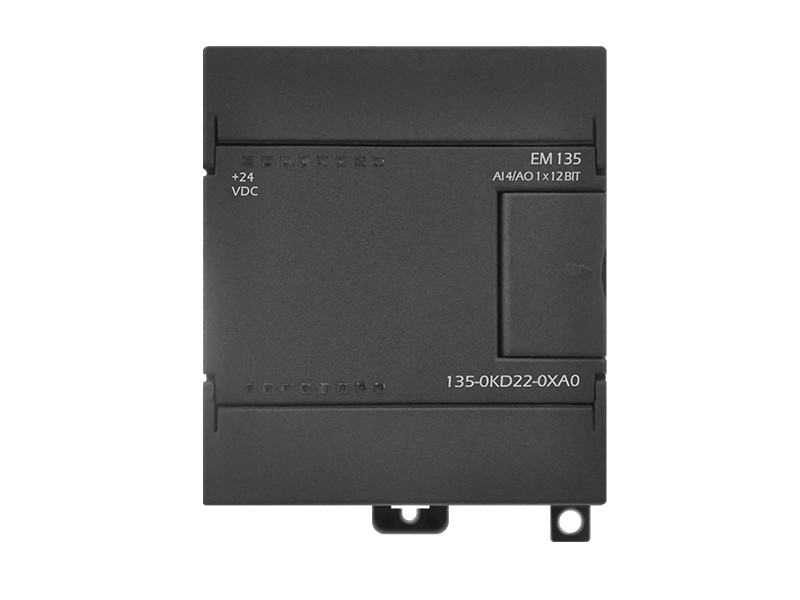

Модель	EM135 4 сетноые-аналогов inputs/1 выходы ×12bits
Характер продукции	4AI, 1AO; выход напряжения тока разрешения 12 битов; текущий объем производства разрешения 11 бита
Особенность входного сигнала
От текущего потребления автобуса	30mA
От текущего потребления L+	60mA
Потери электропитания	2W
Номер ввода аналога	4
Тип сигнала ввода	Дифференциал
Максимальный ввод напряжения	30V
Максимальное течение входного сигнала	32mA
Ряд входного сигнала Voltange: Униполярный	0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V
Ряд входного сигнала Voltange: Двухполярный	±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV,
настоящий ряд входного сигнала	0~20mA,
Разрешение	12bits
Двухполярный, в натуральную величину ряд	0~32,000
Униполярный, в натуральную величину ряд	-32,000~+32,000
Аналог к времени дискретного преобразования	<250>
Особенность выхода
Номер ввода аналога	1
Ряд ввода напряжения	-10~+10V
Ряд течения входного сигнала	0~20mA
Inpedance нагрузки
·для выходов напряжения тока	Минута: 5KΩ
·для текущих объемов производства	Макс: 0.5KΩ
Разрешение	выход напряжения тока 12 битов; текущий объем производства 11 бита
Формат слова данных
·Displayable: выход напряжения тока	-32,000~+32,000
·Displayable: текущий объем производства	0~32,000
Основная ошибка	±0.5% из полного диапасона
Размеры (w x h x d) (mm)	71.2×80×62
Порядковый номер	ООН 135-0KD22-OXAO

Монтажная схема
