| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Unimat |
| Сертификация: | CE |
| Номер модели: | X1-60TD |
| Количество мин заказа: | 2pcs |
| Цена: | Negotiation |
| Упаковывая детали: | стандартная коробка |
| Время доставки: | 2-8 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 6000pcs/month |
| Цвет: | Белый | Взрыватель: | 60V 2A |
|---|---|---|---|
| Входной сигнал: | NPN/PNP | Выход: | 16 |
| Высокий свет: | Регулятор логики PLC DC24V Programmable,регулятор логики PLC 5ms Programmable,Автоматизация DC24V промышленная используя PLC |
||

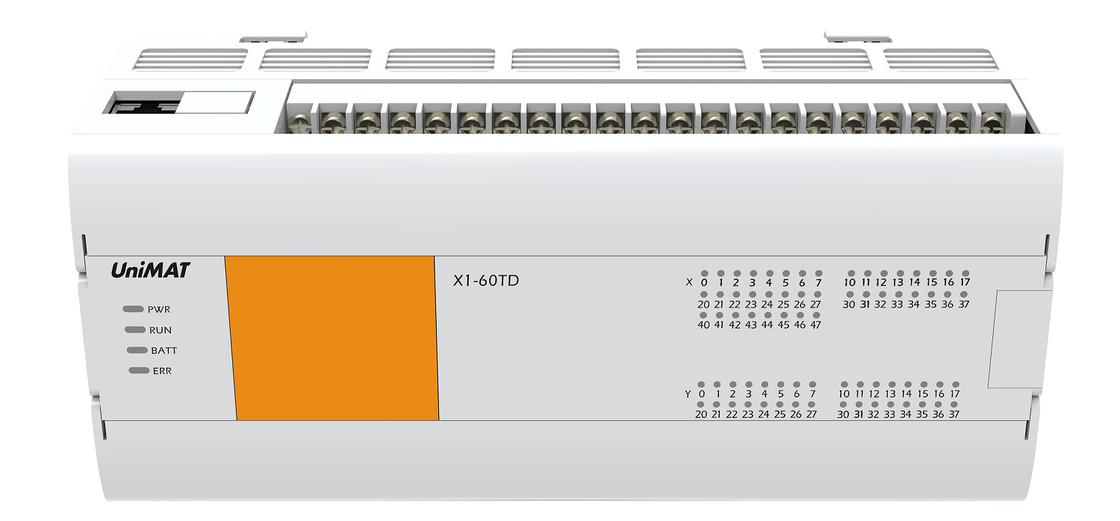

Регулятора логики PLC DC24V автоматизация Programmable промышленная используя
PLC X1-60TD для PLC низкой цены автоматизации индустрии
Параметры
| Деталь нет. | Specifictions | |||
| Номер детали. | X1-60TD-E0 | |||
| Напряжение тока | DC24V | |||
| Ряд напряжения тока | DC 20,4~28.8V | |||
| Позволенное напряжение тока | продолжайтесь работать для мгновенного отказа источника питания более менее чем 5ms | |||
| Взрыватель | 60V 2A | |||
| Течение пульсации | 12A, DC 0.5ms below/28.8V | |||
| Расход энергии | 8W | |||
| Электропитание DC24V | 600mA ниже | |||
| Спецификации входного сигнала | ||||
| Входной сигнал | 36 | |||
| Метод соединения | Отделяемый терминальный блок (винт M3) | |||
| Метод ввода | NPN/PNP | |||
| Напряжение тока входного сигнала | Тип электропитания DC: dc20.4v | 28.8v | |||
| Входное комплексное сопротивление | X0-X2 | 2.4K | ||
| X3 выше | 5.6K | |||
| НА наведенном потоке входного сигнала | X0-X2 | Больше чем 5mA | ||
| X3 выше | Больше чем 2.4mA | |||
| С наведенного потока входного сигнала | 1mA ниже | |||
| Время на ответ входного сигнала | Отсутствие больше чем 4.5ms | |||
| Форма входного сигнала | Входной сигнал контакта напряжения тока свободный | |||
| Стеките входной сигнал: Транзистор сборника NPN открытый | ||||
| Тип входной сигнал источника: Транзистор сборника PNPOpen | ||||
| Изоляция цепи входного сигнала | Изоляция Optocoupler | |||
| Дисплей входного сигнала | Когда optocoupler управляется, свет СИД на панели дальше | |||
| Спецификации выхода | ||||
| Выход | 16 | |||
| Метод соединения | Отделяемый терминальный блок (винт M3) | |||
| Метод выхода | NPN/PNP | |||
| Внешнее электропитание | DC5~30V | |||
| Максимальная нагрузка | Активная нагрузка | 0.5A/одноточечное; пункты 0.8A/4 | ||
| индуктивная нагрузка | 12W/DC24V | |||
| Легкая нагрузка | Быстрый ход: 2W/DC24V, общее: 5W/DC24V | |||
| Минимальная нагрузка | 5mA(DC5~24V) | |||
| Течение утечки открытой цепи | 0.1mA 以下 /DC30V | |||
| Поверните дальше сопротивление | Высокоскоростной пункт 0,3Ω типичное (Max0.6Ω) | |||
| время на ответ | С →ON | Максимум тратит: 10μsbelow/10mAнад(DC5~24V) | ||
| Ординарность: 0.2ms below/200mA над (DC24V) | ||||
| НА →OFF | Максимум тратит: 10μs below/10mA над (DC5~24V) | |||
| Ординарность: 0.2ms以下/200mA над (DC24V) | ||||
| Изоляция петли | Изоляция Optocoupler | |||
| Дисплей действия выхода | Когда optocoupler управляется, свет СИД на панели дальше | |||
| Дальность передачи экрана | 500M (обычный выход) | |||
| Незаслоненная дальность передачи |
150M (обычный выход) |
|||
Монтажная схема
