умное радио регулятора 2km полива 433MHz основало беспроводной клапан каналов регулятора 2 Vlave соленоида

Введение

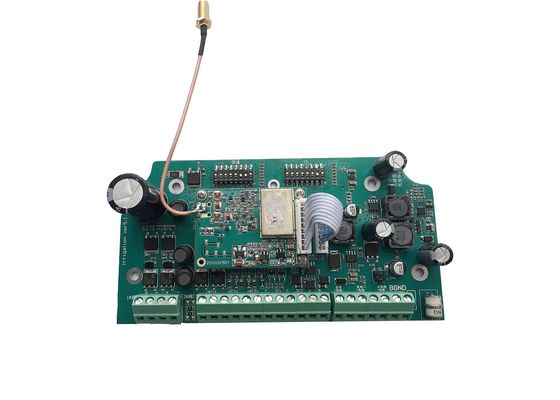

LS-SVC02 соленоид основанный радио запирая на задвижку регулятор клапана. Оно имеет встроенную цепь обязанности силы. Добавляющ батарею лития, вы смогли использовать поставку солнечной энергии. LS-SVC02 В ПОРЯДКЕ контролировать 2 соленоид станций 12V запирая на задвижку клапаны и соединять 3 датчика (4-20mA). Наши оросительные системы идеальны для коммерчески/муниципальных применений как сельскохозяйственные угодья, сад, улица и шоссе благоустраивая, медианы, парки, строительные площадки.

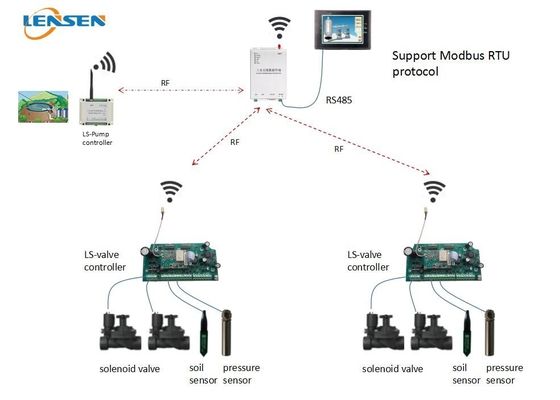

Диаграмма применения для ссылки

Эта система включает мастера (LS-R324 беспроводного DTU) и регулятора насоса (LS-RDIO0202 беспроводного RTU) и некоторых электрических регуляторов клапана (LS-SVC02).

Вы смогли соединить LS-R324 беспроводное DTU с программным обеспечением HMI, ПК или PLC через порт RS485. Мы поддерживаем протокол Modbus RTU. Через программирование вашего регулятора, вы смогли осуществить дистанционное управление ваш главный насос ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЙ и электрические клапаны ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ автоматически.

Требования к системы

Все беспроводные устройства в такой же системе должны использовать частотный канал та же самой частоты, с такой же скоростью передачи информации в бодах, тогда они могут связывать друг с другом. Перед использованием, пожалуйста проверите канал и ID устанавливая сперва. Вы смогли использовать ПОГРУЖЕНИЕ для того чтобы установить канал и ID (пожалуйста сошлитесь часть установки ПОГРУЖЕНИЯ)

Параметр регулятора клапана соленоида

Параметр RF: 433MHz, выходная мощность 1W для управления 2km ЛОС беспроводного, 9600bps, интерфейса TTL

Электропитание: DC 12V. Мы имеем встроенную солнечную цепь обязанности. Вы смогли использовать солнечную батарею panel+lithium для того чтобы поставить силу для этой доски.

Тип батареи: литий-ионный аккумулятор DC 12V. Наша цепь обязанности основана на литий-ионном аккумуляторе 3S. Номинальное напряжение иона лития 3.6V – 3 x 3,6 = 10.8V, полная мощь иона лития 4.2V - 3x4.2=12.6V. Мы рекомендуем использовать 12V, батарею 10Ah. Вы смогли выбрать свойственную емкость батареи согласовывая ваши фактические прикладные требования.

Панель солнечных батарей: мы рекомендуем использовать 18V, панель солнечных батарей 30W. Вы смогли выбрать свойственное одно согласовывая ваше местное состояние солнечности.

Электрический клапан: мы можем управлять 2 станциями типа соленоида DC 9-36V запирая на задвижку клапаны.

Как соединиться

Как соединить двухпрободную батарею

Согласно вышеуказанному изображению, вы смогли соединить соленоид 2 запирая на задвижку клапаны, 3 датчика (4-20mA ввод аналога), 2 выключателя потока (цифровой входной сигнал) к этому регулятору. Пожалуйста подключите клапаны и датчики как шоу изображения. AI и DI пассивные входные сигналы. Соедините батарею и панель солнечных батарей правильно.

Примечание: Если вы используете двухпроводную батарею, то пожалуйста убеждайтесь что краткость крышки 1 прыгун соединяется с крышкой 2 прыгуна и крышки 3 прыгун соединяется с крышкой 4. прыгуна.

СИД силы

СИД силы показать условия труда беспроводного модуля. Когда беспроводной модуль будет просыпан вверх для данных получая и данных передавая, СИД находится на красном цвете. Когда беспроводной модуль во сне, СИД, на этом режиме, оно не может передать или получить данные.

СИД RF

СИД RF на беспроводном модуле. Когда данные передавая, красные мерцания СИД, когда данные получая, голубые мерцания СИД.

Как соединить батарею 4 проводов

Пожалуйста сошлитесь монтажная схема выше.

Если вы используете четырехпроводную батарею, то крышкам прыгуна не доходя соединяются.

Об установке ПОГРУЖЕНИЯ

a. ПОГРУЖЕНИЕ для канала

ПОГРУЖЕНИЕ 1-4 для установки канала

DIP1 НА =20 =1

DIP2 НА =21 =2

DIP3 НА =22 =4

DIP4 НА =23 =8

ПОГРУЖЕНИЕ 5-8, никакое определение теперь, пожалуйста держит их

Этот регулятор клапана имеет 15 каналов полностью, пожалуйста ссылается эта устанавливая таблица

• ПОГРУЖЕНИЕ для ID

DIP1 НА =20 =1

DIP2 НА =21 =2

DIP3 НА =22 =4

DIP4 НА =23 =8

DIP5 НА =24 =16

DIP6 НА =25 =32

DIP7 НА =26 =64

DIP8 НА =27 =128

ID ID регулятора местный, также ID связи Modbus, пожалуйста ссылается эта таблица

ID	Положение ПОГРУЖЕНИЯ	ID	Положение ПОГРУЖЕНИЯ	ID	Положение ПОГРУЖЕНИЯ
1		2		3
4		5		6
7		8		9
10		11		12
13		14		15
121		122		123
удобрение		насос
