Система беспроводного клапана дистанционного управления системы управления PLC/HMI ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНАЯ
Введение
LS-EVC02 основанный радио электрический регулятор клапана. Оно имеет встроенную цепь обязанности силы, добавляя батарею лития, вы смогл использовать поставку солнечной энергии. LS-EVC02 В ПОРЯДКЕ контролировать 2 клапана станций 12V электрических и соединять 1 датчик давления. Наши оросительные системы идеальны для коммерчески/муниципальных применений как сельскохозяйственные угодья, сад, улица и шоссе благоустраивая, медианы, парки, строительные площадки.
Диаграмма применения

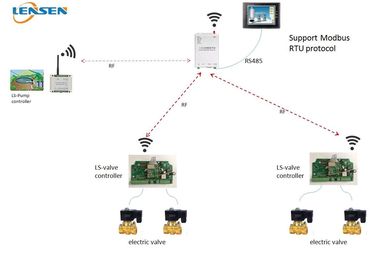

Эта система включает мастера (LS-R324 беспроводного DTU) и регулятора насоса (LS-RDIO0202 беспроводного RTU) и некоторых электрических регуляторов клапана (LS-EVC02).
Вы смогли соединить LS-R324 беспроводное DTU с программным обеспечением HMI, ПК или PLC через порт RS485. Мы поддерживаем протокол Modbus RTU. Через программирование вашего регулятора, вы смогли осуществить дистанционное управление ваш главный насос ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЙ и электрические клапаны ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ автоматически.
| Параметр |
| Выходная мощность: |
1W |
| Электропитание: |
Электропитание DC 12 переключая или солнечное panel+battery |
| Расстояние контроля: |
2km LOS+ |
| Скорость передачи информации в бодах: |
2400bps |
| Получать чувствительность: |
-123dBm@1200bps, -118dbm (9600bps) |
| Сеть |
| Сеть: |
Точкаый-точка и указать на многопунктовое |
| Протокол: |
Протокол Modbus RTU |
| Гаван описание |
| Выход: |
2 выхода
|
| Порт связи |
TTL |
| Настоящий |
| Передайте настоящее: |
<400ma>
|
| Получать течение: |
<40ma>
|
| Генерал |
| Частота: |
433MHz |
| Канал никакой: |
16 каналов, могут изменить через глубокий переключатель |
| Физические свойства |
| Размер: |
115×90×40 (mm) |
| Соединитель антенны: |
SMA, антенна корабля с кабелем 1.5m |
| Температура: |
-35℃~+75℃ (промышленное) |
| Способ установки: |
Стандарт рельс гильдии 3,5 дюймов промышленный |
Требования к системы
Все беспроводные устройства в такой же системе должны использовать частотный канал та же самой частоты, с такой же скоростью передачи информации в бодах, тогда они могут связывать друг с другом. Перед использованием, пожалуйста проверите канал и ID устанавливая сперва. Вы смогли использовать ПОГРУЖЕНИЕ для того чтобы установить канал (пожалуйста сошлитесь часть установки ПОГРУЖЕНИЯ)
Электрический параметр регулятора клапана
Параметр RF: 433MHz, выходная мощность 1W для управления 2km ЛОС беспроводного, 9600bps, интерфейса TTL
Электропитание: DC 12V. Мы имеем встроенную солнечную цепь обязанности. Вы смогли использовать солнечную батарею panel+lithium для того чтобы поставить силу для этой доски.
Тип батареи: литий-ионный аккумулятор DC 12V. Наша цепь обязанности основана на литий-ионном аккумуляторе 3S. Номинальное напряжение иона лития 3.6V – 3 x 3,6 = 10.8V, полная мощь иона лития 4.2V - 3x4.2=12.6V. Мы рекомендуем использовать 12V, батарею 10ah. Или вы смогли выбрать свойственную емкость согласовывая ваши фактические прикладные требования.
Панель солнечных батарей: мы рекомендуем использовать 18V, панель солнечных батарей 30W. Вы смогли выбрать свойственное одно согласовывая ваше местное состояние солнечности.
Электрический клапан: мы можем управлять 2 станциями клапанов DC 12V электрических
Как соединить двухпрободную батарею
Согласно вышеуказанному изображению, вы смогли подключить 2 выключателя потока воды, 2 электрических клапана и их переключатели предела, и 1 датчик давления с этим регулятором. Пожалуйста подключите одну линию вашего выключателя потока с Pin Com, другой линии воды к Pin 2 нашего регулятора или Pin 4 как шоу изображения (независимо от положительного и отрицательного). Подключите 2 электрических клапана и их переключатели предела с соответствуя штырями как направлено. Соедините батарею и панель солнечных батарей правильно.
Примечание: Если вы используете двухпроводную батарею, то пожалуйста убеждайтесь что 2 крышки прыгуна соединены.
СИД силы
СИД силы показать условия труда беспроводного модуля. Когда беспроводной модуль будет просыпан вверх для данных получая и данных передавая, СИД находится на красном цвете. Когда беспроводной модуль во сне, СИД, на этом режиме, оно не может передать или получить данные.
СИД RF
СИД RF на беспроводном модуле. Когда данные передавая, красные мерцания СИД, когда данные получая, голубые мерцания СИД.
Как соединить батарею 4 проводов
Пожалуйста сошлитесь монтажная схема выше.
Если вы используете четырехпроводную батарею, то крышке прыгуна не нужно соединиться.
Об установке ПОГРУЖЕНИЯ
a. ПОГРУЖЕНИЕ для канала
ПОГРУЖЕНИЕ 1-4 для установки канала
DIP1 НА =20 =1
DIP2 НА =21 =2
DIP3 НА =22 =4
DIP4 НА =23 =8
ПОГРУЖЕНИЕ 5-8, никакое определение теперь, пожалуйста держит их
b. ПОГРУЖЕНИЕ для ID
DIP1 НА =20 =1
DIP2 НА =21 =2
DIP3 НА =22 =4
DIP4 НА =23 =8
DIP5 НА =24 =16
DIP6 НА =25 =32
DIP7 НА =26 =64
DIP8 НА =27 =128
Примечание:
a. Если много приборов связывая в такой же системе, то пожалуйста установите все на такой же канал.
b. Если вы хотите изменять канал или ID, то пожалуйста отрежьте свою силу и повернуть с мастера сперва. После этого канал изменения или ПОГРУЖЕНИЕ ID. В конце концов сила поставки снова. СИД кроме антенны будет мерцание, СИД силы ДАЛЬШЕ, которое шоу ОКУНАЮТ измененный успешно. СИД силы не ДАЛЬШЕ показывает что изменение ПОГРУЖЕНИЕ потерпело неудачу. Пожалуйста свяжитесь мы для возврата.
c. Ссылка ПОГРУЖЕНИЯ для мастера LS-R324 и ПОГРУЖЕНИЕ для регулятора насоса LS-RDIO0202. Это добросердечное применение, LS-R324 мастерско, другие все рабы. Вы смогли установить различный ID для того чтобы отличаться рабы.
