| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-ГПС-БДС |
| Количество мин заказа: | 10pcs |
| Цена: | Negotiation |
| Упаковывая детали: | коробка стадард |
| Время доставки: | 3-8days |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 6000pcs/month |
| частота: | 1575.42±5MHz, 1561.098±5 MHz | Увеличение: | 38 |
|---|---|---|---|
| Соединитель: | N-F | Тип: | Активный |
| Польза для: | Система GPS & BDS | Приложение: | Гриб ABS |

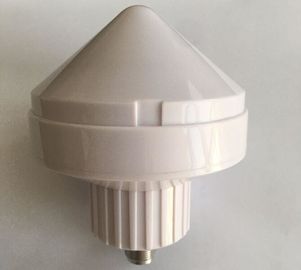

| Высокий свет: | грибообразная антенна 50W GPS,грибообразная антенна BDS GPS,антенна 4dBi GPS активная |
||
| Параметр метода GPS&BDS | |
| Частота (MHz) |
1575.42±5MHz, 1561.098±5 MHz |
| Увеличение (dBi) | 38±2 |
| Выход VSWR | ≤ |
| Поляризация | Правая круговая поляризация (RHCP) |
| ширина луча 3dB | 110±100 |
|
Выход LNA (выход пункта обжатия 1dB) |
>0dBm |
| Из сброса диапазона |
f0 =1575.42MHz минута f0 =1575.42MHz+30MHz 12dBc минута f0 =1575.42MHz+50MHz 35dBc минута f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz минута f1 =1561.098MHz-30MHz 12dBc минута f1 =1561.098MHz-50MHz 35dBc минута f1 =1561.098MHz-100MHz 70dBc |
|
Сброс варенья большого сигнала
|
При добавлении большого сигнала 10dBm на 100MHz с центральной частоты, увеличение антенны GPS&BDS изменит чем 2dB. При добавлении большого сигнала 0dBm на 60MHz с центральной частоты, увеличение антенны GPS&BDS изменит чем 2dB. При добавлении сигнала -10dBm большого на 50MHz с центральной частоты, увеличение антенны GPS&BDS изменит чем 2Db. Под всеми вышеуказанными условиями, приемник GPS может работать нормально. |
| Вне импеданс (w) | 50 |
| Электропитание (v) | 4-5.5 |
| Расход энергии (мамы) | <45ma at="" environmental="" specification=""> |
|
Параметр метода GPS&BDS LNA
|
|
| Частота (MHz) | 1575.42±5 MHz, 1561.098±5 MHz |
| Увеличение (dBi) | 34±2 |
| Пульсация Passband |
1575.42M ±1.023MHz: <1db> 1575.42M ±5MHz: <> 1561.098M±5MHz: <> |
| Выход пункта обжатия LNA 1dB | >0dBm |
|
Из сброса диапазона
|
f0 =1575.42MHz минута f0 =1575.42MHz+30MHz 12dBc минута f0 =1575.42MHz+50MHz 35dBc минута f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz минута f1 =1561.098MHz-30MHz 12dBc минута f1 =1561.098MHz-50MHz 35dBc минута f1 =1561.098MHz-100MHz 70dBc
|
| Диаграмма шума | ≤2.7dB |
| Входной сигнал VSWR | ≤3:1 |
| Выход VSWR | ≤2.5:1 |
Параметр метода антенны GPS диэлектрический
Частота: 1575.42±5 MHz, 1561.098±5 MHz
Увеличение: dBi 4
Выход VSWR: максимум 1,5
Поляризация: Правая круговая поляризация (RHCP)
Разбивочная частота: 1575MHz, 1561.098M
Ширина связи: 1575.42±5 MHz, 1561.098±5 MHz
Impendance: 50W
Требования к интерфейса
Соединитель RF с характеристическим импедансом 50 омов
Порт антенны: Тип N-F
Требования к надежности
Индикаторы надежности необходимы антенна двойн-режима GPS + BDS следующим образом:
1. Представление грозового перенапряжения (resistion пульсации, согласно STD IEC61000-4-5 на 3kv, 1.2/50us. Импеданс 2W выхода. аппаратуры) течение нет чем 1.5KA, размер выборки ≥3pcs; после теста, образец не имеет никакое анормалное возникновение и электрическое характеристика рабочое соотвествует спецификациям.
2. Индекс MTBF надежности (MTBF: Среднее время между отказами) больше чем 100 000 часов, обеспечивая прогнозированные отчеты об отчетов, статистических данных и анализа отказа.
Отростчатые требования
Неэтилированный. Материал исполняет с нормами по охране окружающей среды ЕС RoHS.
