| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | LS |
| Сертификация: | CE |
| Номер модели: | ЛС-ТД4015 |
| Количество мин заказа: | 1PC |
| Цена: | negociate |
| Упаковывая детали: | стандарт |
| Время доставки: | 3-6 дни |
| Условия оплаты: | T / T, Western Union, Paypal |
| Поставка способности: | 10000PCS |
| Вход: | ПТ100, ПТ1000, КУ50, КУ100 | выходной: | RS485 |
|---|---|---|---|
| Путь установки: | Установка Дин-рельса | Источник питания: | DC 24V |
| Высокий свет: | объявление да конвертера,всеобщий аудио конвертер объявления |
||

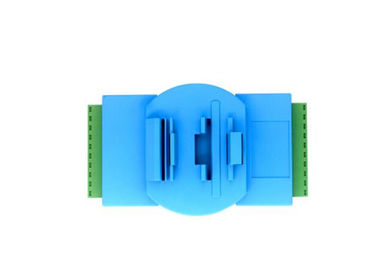

1. Общее введение
ЛС-ТД4015 продукт приема РТД промышленной ранга стандартный который поддерживает ПТ100, ПТ1000, Ку50, Ку100, Ге53, БА1, БА2, входные сигналы РТД 3-провода канала Р5000 и Р500 6. Изолированный интерфейс РС485 электронно-оптическое. Изолированная часть приема ОБЪЯВЛЕНИЯ также электронно-оптическое модуля. Она принимает стандартный протокол МОДБУС РТУ. Жалоба с индустриальными стандартами, ЛС-ТД4015 соответствующая для использования для разнообразие промышленных применений и систем автоматизации. Удобно связывать с главной ЭВМ и осуществлять быстрая сеть и строить ваша система мониторинга.
Поддержки термального сопротивления:
| ПТ100 | -200~850℃ | БА1 | -200~650℃ |
| ПТ1000 | -200~850℃с | БА2 | -200~650℃ |
| КУ50 | -50~150℃ | Р5000 | 0~5000Ω |
| КУ100 | -50~150℃ | Р500 | 0~500Ω |
| Ге53 | -50~150℃ |
2. Параметр
| Параметр метода | Описание |
| Электропитание | ДК 9~30В |
| Ряды входного сигнала | ПТ100, ПТ1000, Ку50, Ку100, Ге53, БА1, БА2, Р5000 и Р500 |
| Течение возбуждения | 250уА |
| Преимущество | Каждый канал поддерживает независимую конфигурацию (6 каналов можно установить отдельно) |
| Тип входного сигнала | 6 входной сигнал провода каналов 3 |
| Соберите частоту | ОБЪЯВЛЕНИЕ собирая фрекенси≤10Хз (полный тариф) |
| Разрешение | бит 16 |
| Класс точности | ≤ ±0.1% (не включенные ошибки проводкы) |
| Входное комплексное сопротивление | 20МΩ |
| Интерфейс | РС-485 |
| Протокол |
Модбус-РТУ по умолчанию, поддержка 8Н1, 8О1, 8Э1. Формат данных: Программное обеспечение СКАДА, ПЛК, совместимый с АДАМ-4015+. Если вам нужно МОДБУС-АСКИИ или другое, то пожалуйста определите делая заказ заказ |
| Скорость передачи информации в бодах | 1200бпс, 2400бпс, 4800бпс, 9600бпс, 19200бпс, 38400бпс, 57600бпс, 115200бпс |
| Расстояние | Расстояние РС485<1000m> |
| Стабильность | Используйте высококачественные обломоки внутрь, встроенную двойную деятельность сторожевого пса, надежных и стабилизированных |
| Уровень защиты | Приведите предохранение от полярности Пин, изоляцию Пин входного сигнала Пин светоэлектрические, входной сигнал в действие ОБЪЯВЛЕНИЯ и предохранение от порта связи ±15КВ ЭСД, напряжение тока 2500Врмс изоляции, 500ДК непрерывное, предохранение от молнии, защита от перенапряжения |
| Расход энергии | <2000mw> |
| Вес | 0.3кг |
| Путь установки | Установка рельса Дин стандарта 35мм подковообразная |
3. Определение Пин
| Пин нет. | Имя Пин | Описание |
| 1 | КОМ4 | КОМ Ч 4 переносит |
| 2 | РТД4- | РТД иньпут ч4 |
| 3 | РТД4+ | РТД иньпут ч4+ |
| 4 | КОМ5 | КОМ Ч 5 переносит |
| 5 | РТД5- | РТД иньпут ч5- |
| 6 | РТД5+ | РТД иньпут ч5+ |
| 7 | НК | НК |
| 8 | НК | НК |
| 9 | НК | НК |
| 10 | ДАТА+ | РС-485 А |
| 11 | ДАННЫЕ | РС-485 Б |
| 12 | +ВС | Электропитание + (9~30В) |
| 13 | ГНД | Электропитание - (земля силы) |
| 14 | РТД0+ | Входной сигнал РТД ч0 + |
| 15 | РТД0- | Входной сигнал ч0 РТД - |
| 16 | КОМ0 | Ком Ч0 переносит |
| 17 | РТД1+ | РТД иньпут ч1+ |
| 18 | РТД1- | РТД иньпут ч1- |
| 19 | КОМ1 | Ком Ч1 переносит |
| 20 | РТД2+ | РТД иньпут ч2+ |
| 21 | РТД2- | РТД иньпут ч2- |
| 22 | КОМ2 | Ком Ч2 переносит |
| 23 | РТД3+ | РТД иньпут ч3+ |
| 24 | РТД3- | РТД иньпут ч3- |
| 25 | КОМ3 | Ком Ч3 переносит |
| 26 | ГНД | ГНД |
