| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | KSE |
| Сертификация: | UL, ISO |
| Количество мин заказа: | 5 |
| Цена: | Negociate |
| Упаковывая детали: | стандарт |
| Время доставки: | 3-35 дней |
| Условия оплаты: | T / T, PayPal, Western Union |
| Поставка способности: | 1000000pcs/month |
| слой: | Разнослоистый | цвет: | зеленый |
|---|---|---|---|
| Размер: | Факультативного | Толщина: | Факультативного |
| Высокий свет: | Многослойные печатные платы,мулти монтажная плата слоя |
||
ПКБ для обслуживания ПКБ хорошего качества ПКБ продуктов автоматизации индустрии разнослоистого
Наша фабрика обеспечивает обслуживание ПКБ и ПКБА.
Как профессиональный изготовитель платы с печатным монтажом, наша фабрика ПКБ фокусирует на продукции ПКБ на больше чем 16 лет
Мы можем предложить 24 часа быстро пробуем обслуживание для, который одно-встали на сторону и двухсторонние ПКБс, 72 часов обслуживания для 4 до 10 слоев ПКБ. Фабрика получила ИСО9001: 2008 от ДЭКРА. В 2011, полученный УЛ и ККК. В 2013, проведенный ИСО/ТС16949 от ДЭКРА также.
Пожалуйста отправьте нами гербер в формате РС274С для цитаты.
Детали

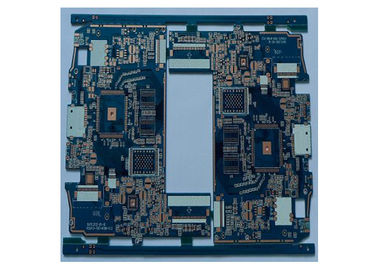

Название продукта: Нежность и твердая волокнистая плита
Толщина листа: 1.6ММ
Количество слоев ПКБ: 6 слоев (4 слоя для твердых волокнистых плит и 2 слоя для мягких доск)
Отростчатый тип: Шен Джин
Минимальная линия ширина/интервал между строками: 0.05/0.05ММ
Минимальная апертура: 0.1ММ
Особенные заданные значения регулируемой величины: тонкие линии
Способность
| Деталь | Технические параметры | Примечания | ||
| Минимальная линия ширина (мил) | 3/4 | Частично линии 3мил позволены | ||
| Минимальн Космос (мил) | 3/4 | Частично линии 3мил позволены | ||
| Ширина Минимальн Кольцев Кольца (мил) | ВИАС: 3мил | Остали ширина кольца значит расстояние между краем отверстия к окраине кольца | ||
| Компонентные отверстия: 6мильс | ||||
|
Минимальн Отверстие Размер
|
Толщина доски<2> | 0.1мм | Ссылает на законченное отверстие | |
| Доска Тхикнесс>=2.0мм | Коэффициент сжатия<> | Ссылает на законченное отверстие | ||
| Максимальн Доска Толщина | Встали на сторону одиночный и двойной, который | 5.0мм | ||
| Разнослоистый | 5.0мм | |||
|
Минимальн Доска Толщина
|
Встали на сторону одиночный и двойной, который | 0.2мм | ||
| Разнослоистый | 4 слоя: 0.4мм, 6 слоев: 0.7мм, 8 слоев: 1.1мм, 10 слоев: 1.6мм | |||
| Максимальн Доска Размер | Встали на сторону одиночный и двойной, который | 650 кс 1100мм | ||
| Разнослоистый | 650 кс 1100мм | |||
| Расстояние между линией к краю доски | План: 0.25мм | |||
| В-КУТ: 0.4мм | ||||
| Максимальн Слой | 18 слоев | |||
| Маска припоя | Окно маски (мил) | 2/4 | ||
| Мост маски (мил) | 6 | |||
| Цвет | Зеленая желтая красная голубая белая чернота | |||
| Сказание | Минимальная линия ширина (мил) | 5/8 | ||
| Цвет | Белый, черный, желтый, ект. | |||
| Поверхностная плакировка | ХАЛ (с Пб свободным), покрытое Ни/Ау, Аг, Имм Ни/Ау, Сн Имм, Аг, ОСП етк. | |||
| Законченный допуск толщины доски: |
0.2мм Т<0>
Т≥0.8мм, ±8% |
|||
