| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-ЛР-ДТУ30 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-6 дни |
| Условия оплаты: | Western union, T/T |
| Поставка способности: | 6000pcs/month |
| выходная мощность: | 1W | Расстояние: | 5KM |
|---|---|---|---|
| Порт: | RS485 | приложение: | Алюминий |
| цвет: | Черный | чип: | СС1278 |
| Высокий свет: | Модуль радиотелеграфа ЛОРА,модуль ворот лора |
||

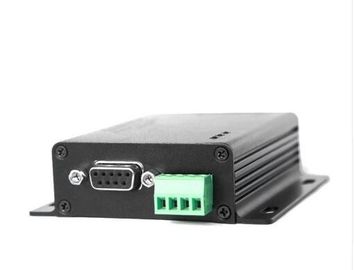

приемник передатчика рф модуля Ухф ЛоРа СС1278 приемопередатчика РС485 433МХз Рф ДТУ беспроводной
Введения ДТУ
ЛС-ЛР-ДТУ30 433МХз, блок передачи данных промышленн-степени 1В беспроводной с высокой стабильностью. ДТУ использует СС1278 главный обломок, передача расширенного спектра ЛОРА, выход уровня РС232/485. ДТУ принимает эффективный циклический алгоритм кодирвоания исправления ошибки интерливинга, который имеет высокую эффективность кодирвоания и хорошую способность исправления ошибки. В случае неожиданного взаимодействия, ДТУ может исправить прерванные пакеты данных, и максимальное непрерывное исправление ошибки 64бит, которое значительно улучшает способность и дальность передачи ДТУ Анти--сжимая, и в отсутствии алгоритма исправления ошибки, этот пакет ошибки можно только сбросить. Используя расширенный спектр ЛОРА технология делает модуль иметь более длинное расстояние связи.
ЛС-ЛР-ДТУ30 имеет 2 вида режимов деятельности и может быть переключено. Прозрачный вид передачи польза для передачи данных прозрачной. Режим конфигурации польза для изменения параметров связи ДТУ.
Равочая частота ЛС-ЛР-ДТУ30 410МХз | 441МХз, итог 32 каналов, интервал каждого канала 1М.
Электрический параметр:
| Нет. | Деталь | Детали параметра | Описание |
| 1 | Размер | 82 * 62 *25мм | Без антенны |
| 2 | Вес | 133г | Без антенны |
| 3 | Частотная полоса | Дефолт: 433МХз |
410~441МХз канал: 32, (порекомендованное) 433±5МХз |
| 4 | Расквартировывать | Алюминиевый сплав | Чернота |
| 5 | Соединитель |
РС485: 1*4*3.81мм РС232: ДБ9 |
Привинчивать Стандартное ДБ9, отверстие |
| 6 | Подача напряжения | 8 | ДК 28В | Примечание: напряжение тока более высоко чем 28В запрещено |
| 7 | Уровень связи | РС232/РС485 | Доступный для РС232 и РС485 |
| 8 | Ряд деятельности | 3000м |
Условие испытаний: ясность и открытая местность & 20дБм, коэффициент усиления антенны: 5дБи, высота: > 2м, тариф данным по воздуха: 2.4кбпс |
| 9 | Передавая сила | Максимум 30дБм | О 1В, смогите быть установлено до 20, 17, 14, 10дБм |
| 10 | Получать чувствительность | -130дБм/2.4кбпс | Чувствительность не имеет ничего сделать с скоростью передачи информации в бодах и временем |
| 11 | Тариф данным по воздуха | 2.4кбпс | Смогите быть установлено до 0,3, 1,2, 2,4, 4,8, 9,6, 19.2кбпс |
| 12 | Резервное течение | 14мА | Режим 3 (электропитание: 12В) |
| 13 | Передавая течение | 126мА/20дБм | >(порекомендованное) 300мА |
| 14 | Получать течение | 28мА | 12В |
| 15 | Интерфейс связи | РС232/РС485 |
8Н1, 8Э1, 8О1 8 видов скорости передачи информации в бодах УАРТ, от 1200 до 115200 бпс (дефолт: 9600) |
| 16 | Управлять режимом | РС232/РС485 | Смогите быть установлено к пушпульной/высокой тяге, открыт-стоку |
| 17 | Передавая длина | буфер 512 байт | 58 байт в пакет |
| 18 | Получать длину | буфер 512 байт | 58 байт в пакет |
| 19 | Адрес | 65536 конфигурируемых адресов | Легкий для сети, передачи и фиксированной передачи |
| 20 | Поддержка РССИ | Встроенная умная обработка | - |
| 21 | Тип антенны | СМА-К | Внешнее отверстие потока |
| 22 | Рабочая температура | -40 | +85℃ | Промышленная ранг |
| 23 | Работая влажность | 10% | 90% | Относительная влажность, отсутствие конденсации |
| 24 | Температура хранения | -40 | +125℃ |
Промышленная ранг
|
Установка фабрики ДТУ
| Тип номер ДТУ |
работая частота (МХЗ) |
Адрес ИД (НАГОВОР) |
Канал фабрики |
Тариф воздуха (Килобайт в секунду) |
Тариф серийного порта (Бпс) |
Формат серийного порта |
Передавая сила (мВ) |
| ЛС-ЛР-ДТУ30 | 433,00 | 0кс1234 | 23чаннел | 2,4 | 9600 | 8Н1 | 1000 |
Работая режимы
Модуль имеет 2 работающего режима, который могут наблюдаться индикатором ВОЗВРАТА, детали показан в следующей таблице:
| режимы (0-1) | ПЕРЕУСТАНОВИТЕ индикаторную лампу | Введение режима | Примечания |
| 0 прозрачных передавая режимов | с | Серийный порт открытый, радиотелеграф открытый, прозрачная передача | Приемник должен находиться в режиме 0 |
|
1 режим конфигурации |
на | Параметры ДТУ можно установить | Для получения более подробной информации угодите видеть работая параметры |
