Продукт: | модуль 4G LTE | Размер: | 51 x 30,4 x 3,4 mm |
---|---|---|---|
Тип карточки: | 4g | Интерфейс: | PCI |
Скорость: | 100Mbps | ||
Высокий свет: | беспроводной модем ворот,модуль 4G LTE |

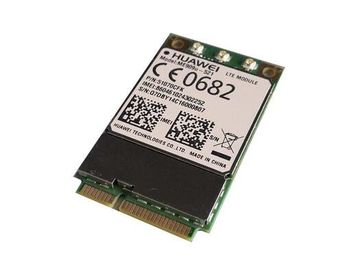

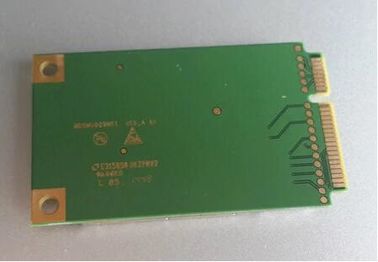

Высокоскоростной модуль МЭ909У-521 мини ПКИЭ связи 4Г ЛТЭ ХУА ВЭЙ
МЭ909у-521 мини ПКИе вариант МЭ909у-521 с стандартным мини форм-фактором ПКИе. Это высококачественный конструированный модуль ЛТЭ который особенно для применений промышленн-степени М2М как телематика корабля, отслеживать, мобильная оплата, промышленный маршрутизатор, монитор безопасности и промышленное ПДАс.
МЭ909у-521 мини ПКИе поддерживает тариф данным по нисходящего канала 100Мбпс, включает увеличенные особенности как ФОТА, УССД, ИПВ6/ИПВ4 и Хуавай увеличенные НА командах.
Все модули Хуавай исполняют с аттестацией РоХС директивной и региональной.
Технические детали
· Размер | Высота 30.4мм |
Ширина 51мм | |
Глубина 3.4мм | |
Вес <15g> | |
· Форм-фактор | Мини--ПКИе |
· Диапазоны | МЭ909у-521 мини ПКИе: |
ЛТЭ (ФДД) Б1/Б2/Б3/Б5/Б7/Б8/Б20 | |
Двойн-диапазон Б1/Б2/Б5/Б8 ДК-ХСПА+/ХСПА+/ХСПА/УМТС | |
Квадрацикл-диапазон КРАЯ ГПРС/ГСМ 850/900/1800/1900 МХз | |
· Тариф передачи данных | ЛТЭ ФДД: Нисходящий канал 100 Мбпс, |
@Бандвидтх 20М Мбпс уплинк 50 (КАТ3) | |
ДК-ХСПА+: Нисходящий канал 42 Мбпс, Уплинк 5,76 Мбпс | |
· Интерфейс | Соединитель антенны |
Интерфейс ПКИе | |
Быстрый ход УСБ 2,0 | |
СИМ-карта | |
Возврат | |
· Электропитание | 3,0 в к 3,6 в (3,3 порекомендованного в) |
· Голос | Голос ПКМ |
· Ряд Темп | -30℃ к 60℃ |
· ГПС/Глонасс | ГПС автономный |
А-ГПС | |
· Особенности | ФОТА* (превращаться) |
УССД | |
ИПВ6/ИПВ4* (превращаться) | |
· Операционная система | Линукс, андроид |
· Утверждения | ФКК |
РоХС |
Диапазоны
МЭ909у-521 мини ПКИе:
ЛТЭ (ФДД) Б1/Б2/Б3/Б5/Б7/Б8/Б20
Двойн-диапазон Б1/Б2/Б5/Б8 ДК-ХСПА+/ХСПА+/ХСПА/УМТС
Квадрацикл-диапазон КРАЯ ГПРС/ГСМ 850/900/1800/1900 МХз
• ЛТЭ (ФДД) Б1/Б2/Б3/Б5/Б7/Б8/Б20, все диапазоны с разнообразием
• ДК-ХСПА+/ХСПА+/ХСПА/ВКДМА Б1/Б2/Б5/Б8, все диапазоны
с разнообразием
• ЭДГЭ/ГПРС/ГСМ 1900/1800/900/850 МХз
• ГПС/ГЛОНАСС: Л1
• МИМО
ЛТЭ: ДЛ 2*2 МИМО
ХСПА+/ДК-ХСПА+: ДЛ 2*2 МИМО
• Сила выхода
ЛТЭ: +23дБм (3ГПП класс Р8 ТС 36,101 3)
ВКДМА/ХСПА+: +24дБм (класс силы 3)
КРАЙ 1900/1800МХз: +26дБм (класс Э2 силы)
КРАЙ 900/850МХз: +27дБм (класс Э2 силы)
ГСМ/ГПРС 1900/1800МХз: +30дБм (класс силы 1)
ГСМ/ГПРС 900/850МХз: +33дБм (класс силы 4)
• УСИМ (класс б и класс к)
• Электропитание
3,0 в к 3.6В (типичные: 3.3В)
• Диапазон температур
Рабочий: -20° к к 60° к
• Размеры: 51 мм кс 30,4 мм кс 3,4 мм
• Вес: приблизительно 12г
• НА командах
3ГПП ТС 27,007 и 27,005
Хуавай удлинил НА команду
• операционная система: Линукс, андроид
Особенности данных:
• ГПРС: ДЛ 85,6 кбпс/УЛ 85,6 килобайта в секунду
• КРАЙ: ДЛ 236,8 кбпс/УЛ 236,8 килобайта в секунду
• КС ВКДМА: ДЛ 64 кбпс/УЛ 64 килобайта в секунду
• ВКДМА ПС: ДЛ 384 кбпс/УЛ 384 килобайта в секунду
• ХСПА+: ДЛ 21,6 Мбпс/УЛ 5,76 Мбпс
• ДК-ХСПА+: ДЛ 43,2 Мбпс/УЛ 5,76 Мбпс
• ЛТЭ ФДД: БВ кат3 ДЛ 100 Мбпс/УЛ 50 Мбпс @20М
Технические данные ХУАВЭИ МЭ909у-521:
* ЛТЭ: (Б1/Б2/Б3/Б5/Б7/Б8/Б20), для европейского рынка
* ДК-ХСПА+/ХСПА+/ХСПА/УМТС: Б1, Б2, Б5, Б8
* ЭДГЭ/ГПРС/ГСМ 1900/1800/900/850 МХз
Другой номер детали от семьи МЭ909:
Технические данные ХУАВЭИ МЭ909у-121:
* ЛТЭ (Б1/Б2/Б4/Б5/Б8/Б13/Б17), для рынка Северной Америки
* ДК-ХСПА+/ХСПА+/ХСПА/УМТС: Б1, Б2, Б5, Б8
* ЭДГЭ/ГПРС/ГСМ 1900/1800/900/850 МХз
Технические данные ХУАВЭИ МЭ909у-721:
* ЛТЭ (Б1/Б11/Б18/Б19/Б21), для рынка Японии
* ДК-ХСПА+/ХСПА+/ХСПА/УМТС: Б1, Б2, Б5, Б8
* ЭДГЭ/ГПРС/ГСМ 1900/1800/900/850 МХз
Введение:
ПКИ Хуавай МЭ909у-521 (МЭ909Э) мини срочный модуль ЛТЭ с 145 форм-фактором штыря ЛГА установленным на мини доске ПКИ срочной, поддерживая 7 ФДД-диапазонов ЛТЭ. Квадрацикл-диапазон ДК-ХСПА+ и квадрацикл-диапазон ГПРС/ЭДГЭ для охвата европейской сети включены как переход на аварийный режим.
Этот модуль часть семьи Хуавай новой модулей, включая МУ509 (ХСДПА), МУ609 (ХСПА+) и МЭ909 (ЛТЭ) которые весь штыр-к-штырь совместимый включить ясный и легкий путь для будущей интеграции. Это делает интеграцию любое одного из этих модулей очень будущ-защитным.
С их ультра-компактным дизайном и выдвинутой температурной амплитудой рабочей температуры, МЭ909 и это братья идеальная платформа для любого применения М2М.
Это высококачественный модуль ЛТЭ конструированный для применений промышленн-степени М2М как телематика корабля, имущество отслеживая, мобильная оплата, промышленный маршрутизатор, монитор безопасности и промышленное ПДАс.
Широко использованный в отслежывателе автомобиля, промышленные маршрутизаторы, контроль состояния безопасности и так далее.
