| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Номер модели: | ЛС-РДИО0808 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2-7 дней |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 6000pcs/month |
| Частота: | 433/868/915MHZ | выходная мощность: | 1W |
|---|---|---|---|
| Расстояние: | 203км ЛОС | Вход: | 8 цифровых входных сигналов |
| выходной: | 8 выходов реле | Протокол: | Modbus RTU |
| Высокий свет: | модуль рту модбус,насос на с контроле |
||

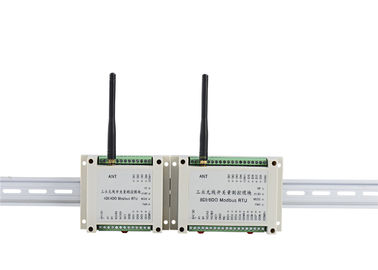

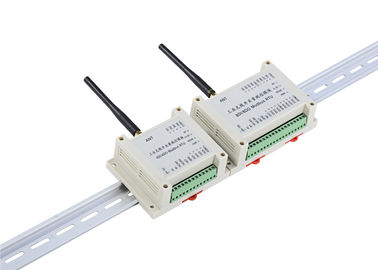

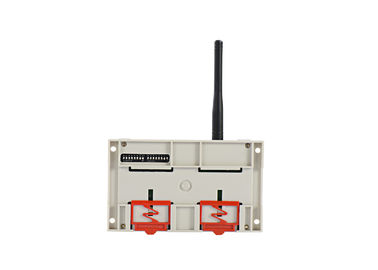

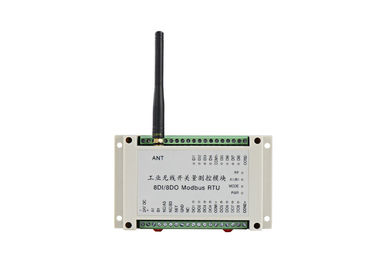

Приложений входных сигналов/выходов управлением 8 насоса 8ДИ8ДО беспроводное Модбус РТУ беспроводное белых пластиковых
1. Введение генерала модуля серии ЛС-РДИО
ЛС-РДИО Модбус РТУ промышленный регулятор конструированный технологией Ленсен. Оно поддерживает точкаое-точка, пункт к ДИ мульти-пунктов беспроводным, собрание ДЕЛАЕТ, АИ, АО и контроль. Этот приемопередатчик имеет преимущество легкой установки, никакую необходим программу, никакой гонорар связи. Надежное и рентабельное замещение для кабеля сигнала рельса, провода сигнала кольца выскальзывания.
Эта серия мы имеем 2ДИ/2ДО модуль, 4ДИ/4ДО модуль, модуль 8ДИ/8ДО. Выходная мощность мы имеем 2 версии, одна 100мВ для расстояния управлением 600м ЛОС, и другое одно 1В для расстояния управлением 3км ЛОС.
2. Область применения
Модуль И/О серии ЛС-РДИО широко использован в автоматизации индустрии как процесс данным по фабрики центральный, управление насоса, контроль масла, минируя машинное оборудование, контрольные оборудования окружающей среды, подъемные устройства, управление роботов, машина завалки, смешивая оборудования, логистическая линия, АГВ етк.
3. Параметр
| Параметр | |
| Выходная мощность: | версия 1В или 100мВ |
| Электропитание: | 9В-30В (обычно выбирайте ДК ДК 24В или 12В) |
| Расстояние контроля: | 3км или (версия 1км) |
| Скорость передачи информации в бодах: | 1200бпс |
| Получать чувствительность: | -123dBm@1200bps, -118дбм (9600бпс) |
| Сеть | |
| Сеть: | Точкаый-точка и пункт к многопунктовому |
| Описание порта | |
| Входной сигнал: | 8 активных ДИ (подгонянный пассиве) |
| Выход: | 8 выходов реле пассивных, |
| Порт связи | РС485 (беспроводные РС485 подгоняют) |
| Настоящий | |
| Передайте течение: | <600ma> |
| Получать течение: | <50ma> |
| Генерал | |
| Частота: | 433МХз, 400, 450, 470 или другое диапазон |
| Не направьте никакое: | 16 каналов, могут изменить через глубокий переключатель |
| Физические свойства | |
| Размер: | 145×90×40 (мм) |
| Соединитель антенны: | СМА, антенна корабля с кабелем 1.5м |
| Температура: | -35℃~+75℃ (промышленное) |
| Способ установки: | Стандарт рельс гильдии 3,5 дюймов промышленный |
4. Как использовать беспроводной И/О
5. Примеры диаграммы применения
1) контроль точкаый-точка
Примечания:
| Модуль а | Модуль б | Корреспонденция входа и выхода |
| А (ДИ1-ДИ8) | Б (ДО1-ДО8) | ДИ1-ДИ8 а для того чтобы контролировать ДО1-ДО8 б соответственно |
| А (ДО1-ДО8) | Б (ДИ1-ДИ8) | ДО1-ДО8 а проконтролировано ДИ1-ДИ8 б соответственно |
| Примечания: А и б должны использовать такой же канал | ||
2) Один мастер для того чтобы контролировать 2 раба
Примечания:
| Мастерский модуль | Невольничий модуль | Корреспонденция входа и выхода |
| А (ДИ1-ДИ4) | Б1 (ДО1-ДО4) | ДИ1-ДИ4 управления ДО1-ДО4 а Б1 соответственно |
| А (ДИ5-ДИ8) | Б2 (ДО1-ДО4) | ДИ5-ДИ8 управления ДО1-ДО4 а Б2 соответственно |
| А (ДО1-ДО4) | Б1 (ДИ1-ДИ4) | ДО1-ДО4 а проконтролировано ДИ1-ДИ4 Б1 |
| А (ДО5-ДО8) | Б2 (ДИ1-ДИ4) | ДО5-ДО8 а проконтролировано ДИ1-ДИ4 Б2 |
| Примечания: А и б должны использовать такой же канал | ||
3) Один мастер для того чтобы контролировать 4 раба
Примечания:
| Мастер | Раб | Корреспонденция входа и выхода |
| А (ДИ1-ДИ2) | Б1 (ДО1-ДО2) | ДИ1-ДИ2 управления ДО1-ДО2 а Б1 |
| А (ДИ3-ДИ4) | Б2 (ДО1-ДО2) | ДИ3-ДИ4 управления ДО1-ДО2 а Б2 |
| А (ДИ5-ДИ6) | Б3 (ДО1-ДО2) | ДИ5-ДИ6 управления ДО1-ДО2 а Б3 |
| А (ДИ7-ДИ8) | Б4 (ДО1-ДО2) | ДИ7-ДИ8 управления ДО1-ДО2 а Б4 |
| А (ДО1-ДО2) | Б1 (ДИ1-ДИ2) | ДО1-ДО2 а контролируемое ДИ1-ДИ2 б |
| А (ДО3-ДО4) | Б2 (ДИ1-ДИ2) | ДО3-ДО4 а контролируемое ДИ1-ДИ2 Б2 |
| А (ДО5-ДО6) | Б3 (ДИ1-ДИ2) | ДО5-ДО6 а контролируемое ДИ1-ДИ2 Б3 |
| А (ДО7-ДО8) | Б4 (ДИ1-ДИ2) | ДО7-ДО8 а контролируемое ДИ1-ДИ2 Б4 |
| Примечания: А и б должны использовать такой же канал | ||
4) Один мастер к 8 сальвес
Примечания:
| Мастер | Сальве | Корреспонденция входного сигнала и контроля |
| А (ДИ1) | Б1 (ДО1) | ДИ1 управления ДО1 а Б1 |
| А (ДИ2) | Б2 (ДО1) | ДИ2 управления ДО1 а Б2 |
| А (ДИ3) | Б3 (ДО1) | ДИ3 управления ДО1 а Б3 |
| А (ДИ4) | Б4 (ДО1) | Управление ДО1 ДИ4оф а Б4 |
| А (ДИ5) | Б5 (ДО1) | ДИ5 управления ДО1 а Б5 |
| А (ДИ6) | Б6 (ДО1) | ДИ6 управления ДО1 а Б6 |
| А (ДИ7) | Б7 (ДО1) | ДИ7 управления ДО1 а Б7 |
| А (ДИ8) | Б8 (ДО1) | ДИ8 управления ДО1 а Б8 |
| А (ДО1) | Б1 (ДИ1) | ДО1 а проконтролировано ДИ1 Б1 |
| А (ДО8) | Б8 (ДИ1) | ДО8 а проконтролировано ДИ1 Б8 |
| Примечание: модуль а и б должен использовать такой же канал; | ||
5) Связывать с ПК/ПЛК
