4-20mA беспроводное сетноое-аналогов дистанционное управление передатчика 1W Modbus RTU 2km

Передача Modbus RTU беспроводного сигнала модуля ввода аналога 4-20mA беспроводная

Характер

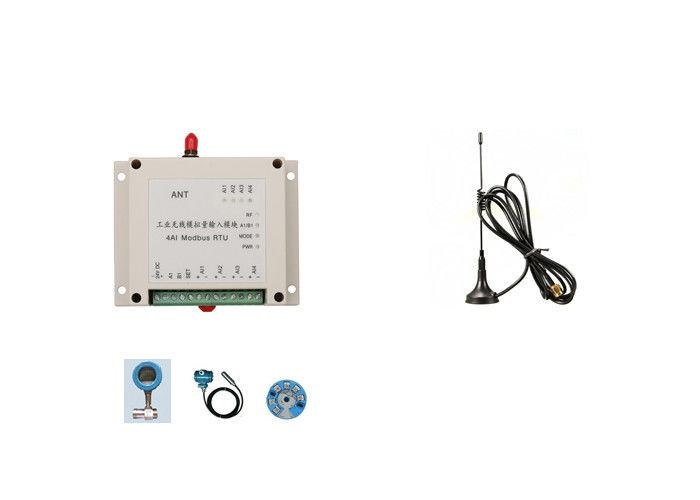

Модуль ввода аналога каналов LS-RAI04 4
4 передача сигнала каналов 4-20mA беспроводная к PLC
передача аналогового сигнала 0-5V беспроводная
передача аналогового сигнала 0-10V беспроводная
управление 2km беспроводное в зоне автоматизации индустрии

Lensen беспроводное RTU отличает
- Портативный прибор, установка Din-рельса для легкой установки
- Изолированные входные сигналы
- СИД для электропитания, сообщения, входного сигнала, состояния выхода
- Гибкие сеть, точкаый-точка или пункт к multipoints
- ПОГРУЖЕНИЕ для изменения различных режимов
- Разные виды I/O, DI, ДЕЛАЮТ, AI, AO доступны
- I/O расширяемый
- Короткое время задержки
- Легкий вручать на RS485 сети, протокол Modbus RTU поддержки
- На-линия подъем поддержки. Смогите установить клиентом в устанавливать режим

Paramaeters


Значение связи и соответствовать Modbus RTU

Типы регистра:


Регистр A. Удержания
1. значение ввода аналога: 0x0008~0x000B
2. значение аналогового выхода: 0x0048~0x004B

B: Как прочитать
Регистр владением: смогите прочитать ввод аналога 4 или аналогового выхода контроля 4 в одно время

Путь управлением регистра


О вычислении значения

Ввод аналога
Значение ряда измерения нашего сетноого-аналогов модуля максимальное является следующим: 0X7FFF
1. сразу течение и напряжение тока измерения
Точное value=value вы ряд read/0x7FFF*max
Например: прочитать 1-ый проход значения входного сигнала модуля (с максимальным рядом 0-20mA)
Регистр 0x0008 (ввод аналога 1-ого прохода)
Обратная связь: 0x3801
Текущая стоимость: (0x3801/0x7FFF) *20mA=8.7509mA

2. Измерить значение датчика (4-20mA, датчик метра 0-6 ровный)
Если значение обратной связи чем 6554, то ровное значение 0
Если обратный связь значение большой чем 6554, то ровный value= () значения read-6554/ряды *measure (32767-6554)
Например: значение обратной связи 0X3801, тогда соответствуя ровное значение является следующим: ((0X3801-6554)/26213) метр *6 meter=1.7815

Аналогового выхода
Ряд измерения сетноого-аналогов модуля максимальный является следующим: 0x7FFF
Непосредственно течение и напряжение тока выхода управления
Напишите регистр value=current или значение напряжения тока/измерение range*0x7FFF
Например: контролировать 1-ый проход сетноого-аналогов модуля которого максимальный ряд измерения 0-20mA
Регистр 0x0048 (аналогового выхода 1-ого прохода)
Написать значение регистра: (8.75/20mA) *0X7FFF =14336=0x3800
