Входной сигнал: | 4-20mA, 0-20mA | Выход: | 4-20мА; 0-20мА; 0-5В; 0-10В |
---|---|---|---|
Каналы: | 1 выход входного сигнала 1 | Электропитание: | ДК 24В |
Высокий свет: | амортизатор цифрового сигнала 4-20mA,амортизатор цифрового сигнала 0-5V,амортизатор аналогового сигнала 0.5mS |

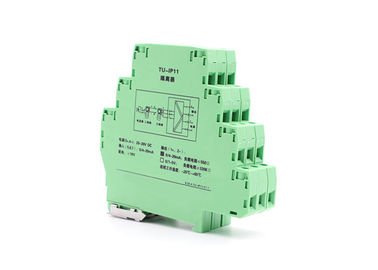

Амортизатор распределения ввода аналога серии TU-IP, обеспечить силу изоляции для двухпроводных передатчиков и передатчиков 3-провода на месте, и также одновременно перенести и вывести наружу сигнал 0/4~20mA произведенный передатчиком. Для этого нужно независимое электропитание. Свое электропитание, вход и выход отделено друг к другу.
Входной сигнал
Входной сигнал: 4-20mA, 0-20mA
Максимальное течение входного сигнала: 35mA
Напряжение тока распределения: DC ≥19V
Выход
Выходной сигнал: 4-20mA; 0-20mA; 0-5V; 0-10V
Течение максимального выпуска продукции: 35mA
Сопротивление нагрузки выхода: ≤ 500Ω RL (когда выход настоящий сигнал);
RL>330KΩ (когда выход сигнал напряжения тока)
Примечание: Потребитель может определить выход текущего объема производства или напряжения тока приказывая.
Основные параметры
Сила: DC24V, ряд напряжения тока: DC20-30V
Текущее потребление: ≤60mA (один входной сигнал и один выход, 24V электропитание, 20mA вывели наружу)
Основная точность: ± 0.1% F.S.
Смещение температуры: 0,005% F.S./°C
Время на ответ: ≤0.5mS (0-90%) (ТИП)
Предохранение от силы: обратное предохранение от силы
Прочность изоляции: AC 1500V/1min (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100MΩ; DC 500V (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~+55 градусов
Электромагнитная совместимость: в соответствии с GB/T 18268 (IEC61326-1)
Применимые приборы поля: двухпроводной резистор, передатчик 3-провода
Параметр | ||||
TU-IP | X | X | X | метки |
Установка канала | 1 | 1 выход входного сигнала 1 | ||
Входной сигнал | 1 | 4-20mA | ||
2 | 0-20mA | |||
Выходной сигнал | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Пожалуйста покажите ваш необходимый тип входного сигнала и тип выхода когда заказ места |
