Входной сигнал: | Аналог или TC | Выход: | RS485 |
---|---|---|---|
Монтажный способ: | установка Din-рельса | Электропитание: | 24 В постоянного тока |
Тип входного сигнала: | 8 входной сигнал провода каналов 3 | Разрешение: | бит 16 |
Высокий свет: | амортизатор цифрового сигнала 2000mW,Амортизатор цифрового сигнала RS485,конвертер цифрового сигнала 2000mW |

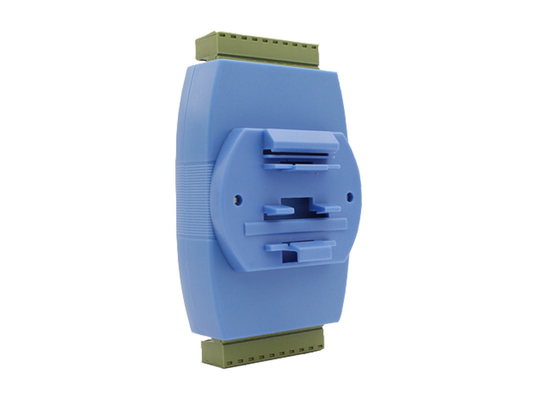

24V конвертер сигнала амортизатора 8ch RS485 цифрового сигнала DC 2000mW
Новообращенный аналогового сигнала конвертера сигнала 8ch к модулю Acuisition аналоговых данных RS485
1. Общее введение
LS-TD4018 продукт приема промышленной ранга сетноой-аналогов который ряд измерения поддержек с -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA и типом j, k, t, e, r, s, b, типом входным сигналом n каналов сигнала 8 TC. Оно принимает стандартный протокол MODBUS RTU. Жалоба с индустриальными стандартами, LS-TD4018 соответствующая для использования для разнообразие промышленных применений и систем автоматизации. Удобно связывать с главной ЭВМ и осуществлять быстрая сеть и строить ваша система мониторинга.
J | -200~1200℃ | R | -50~1760℃ |
K | -200~1350℃ | S | -50~1760℃ |
T | -200~400℃ | B | 400~1820℃ |
E | -200~1000℃ | N | -200~1300℃ |
2. Параметр
Параметр метода | Описание |
Электропитание | DC 9~30V |
Ряды входного сигнала | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA и тип j, k, t, e, r, s, b, тип сигнал n TC |
Преимущество | Каждый канал поддерживает независимую конфигурацию (8 каналов могут быть устанавливают отдельно) |
Тип входного сигнала | 8 входной сигнал провода каналов 3 |
Соберите частоту | ОБЪЯВЛЕНИЕ собирая frequency≤10Hz (полный тариф) |
Разрешение | бит 16 |
Класс точности | ≤ ±0.1% (ошибки проводкы не включили) |
Входное комплексное сопротивление | Напряжение тока 20MΩ, настоящее 100Ω |
Интерфейс | RS-485 |
Протокол |
Не выполните Modbus-RTU обязательство, поддержка 8N1, 8O1, 8E1. Совместимый с видами программного обеспечения SCADA, PLC Если вам нужно MODBUS-ASCII или другой, то пожалуйста определите делая заказ заказ |
Скорость передачи информации в бодах | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Расстояние | Расстояние RS485<1000m> |
Стабильность | Используйте высококачественные обломоки внутрь, встроенную двойную деятельность сторожевого пса, надежных и стабилизированных |
Уровень защиты | Предохранение от полярности Pin силы, изоляция Pin входного сигнала Pin светоэлектрические, входной сигнал ОБЪЯВЛЕНИЯ и предохранение от порта связи ±15KV ESD, напряжение тока 2500Vrms изоляции, 500DC непрерывное, предохранение от молнии, защита от перенапряжения |
Расход энергии | <2000mw> |
Вес | 0.3kg |
Устанавливать путь | Установка рельса Din стандарта 35mm подковообразная |
3. Установки фабрики дефолта
Для вашего удобства, наш устанавливать параметров дефолта фабрики следующим образом:
a. Адрес прибора: 1;
b. Скорость передачи информации в бодах: 9600bps;
c. Протокол ModBus-RTU, формат данных: 8N1;
4. Определение Pin
Pin нет. | Имя Pin | Описание |
1 | IN5+ | Ввод аналога Ch 5 + |
2 | IN5- | Ввод аналога Ch 5 - |
3 | IN6+ | Ввод аналога Ch 6 + |
4 | IN6- | Ввод аналога Ch 6 - |
5 | IN7+ | Ввод аналога Ch 7 + |
6 | IN7- | Ввода аналога Ch 7 |
7 | DATA+ | RS485 + |
8 | ДАННЫЕ | RS485- |
9 | +VS | Электропитание + (9-30VDC) |
10 | GND | Земля электропитания |
11 | IN0+ | Ввод аналога Ch 0 + |
12 | IN0- | Ввод аналога Ch 0 - |
13 | IN1+ | Ввод аналога Ch 1 + |
14 | IN1- | Ввод аналога Ch 1 - |
15 | IN2+ | Ввод аналога Ch 2 + |
16 | IN2- | Ввода аналога Ch 2 |
17 | IN3+ | Ввод аналога Ch 3 + |
18 | IN3- | Ввод аналога Ch 3 - |
19 | IN4+ | Ввод аналога Ch 4 + |
20 | IN4- | Ввод аналога Ch 4 - |
