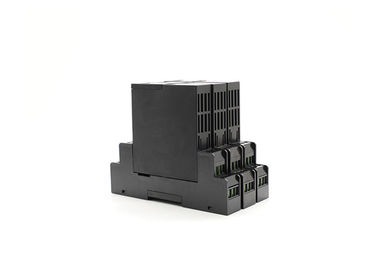

Вход: | Цифровой входной сигнал (иньпут переключатель) | выходной: | Выход реле |
---|---|---|---|
Каналы: | 2 иньпут выведенное наружу 2 | Источник питания: | DC 24V |
Высокий свет: | амортизатор аналогового сигнала,амортизатор рельса шума |
Просигнализируйте выход 2ч сухого контакта переключателя цифрового входного сигнала модуля Ремоте и о амортизатора Иньпут
Входной сигнал
Входной сигнал: переключите, переключатель близости, ≤ 10Хз частоты
Напряжение тока распределения: ≈8В (когда открытый)
Течение короткого замыкания: ≈8мА
Выход
Выход реле
Характеристики:
Время на ответ: ≤20мС
Емкость привода: АК 2А/250В; ДК 2А/30В
Тип нагрузки: активная нагрузка
Характеристики входа и выхода (когда управление в-участка набора):
Выключатель возбуждения закрыт или течение петли входного сигнала >2.1мА, реле выхода закрыто, и указатель канала связи КХ желт.
Цепь выключателя возбуждения открытая или иньпут течение петли <1>
Установка переключателя
Примечание: Когда входному сигналу переключателя нужно быть отключенным, для этого нужно быть соединянным параллельно на обоих концах переключателя; Резистор 10КΩ (как переключатель || в правой монтажной схеме)
Основные параметры
Сила: Ряд напряжения тока ДК24В: ДК20-40В
Текущее потребление: ≤50мА (иньпут одно и выведенное наружу одно, электропитание 24В, когда контакты реле закрыты); ≤60мА (иньпут одно и выведенные наружу 2, иньпут 2 и выведенные наружу 2, электропитание 24В, когда контакты реле закрыты)
Прочность изоляции: АК 1500В/1мин (между входным сигналом, выходом, и силой)
Сопротивление изоляции: ≥100Ω (между входным сигналом, выходом, и силой)
Температурная амплитуда рабочей температуры: -20~ +55 градусов
Электромагнитная совместимость: в соответствии с ГБ/Т 18268 (ИЭК61326-1)
Применимые приборы поля:
В линии с ДИН 19234 переключателя близости НАМЮРА, переключатели и другие приборы поля (включая внутреннеприсуще безопасные переключатели давления, переключатели температуры, переключатели жидкостного уровня, етк.)
Параметр | ||||
ТХГ-СД | С | С | С | Замечает |
Устанавливать | 1 | 1 иньпут выведенное наружу 1 | ||
2 | 1 иньпут выведенное наружу 2 | |||
5 | 2 иньпут выведенное наружу 2 | |||
Входной сигнал | С | Переключите сигнал ввода | ||
Выходной сигнал | Дж | Выход контакта реле | ||
Пожалуйста покажите что вроде входному сигналу входа и выхода вы нужно когда вы делаете заказ заказ |

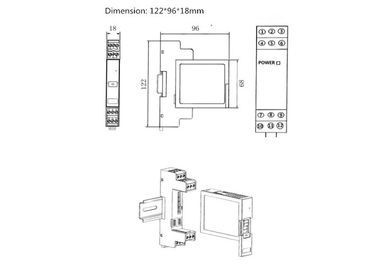

Размер

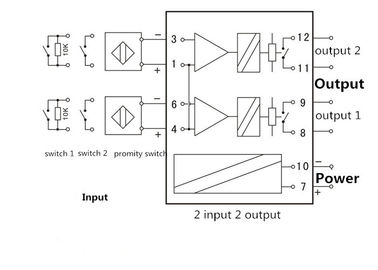

Как связать проволокой
