| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Lensen |
| Сертификация: | CE |
| Номер модели: | ЛС-ЛР1000 |
| Количество мин заказа: | 2PCS |
| Цена: | Negotiation |
| Упаковывая детали: | коробка |
| Время доставки: | 2-7 дней |
| Условия оплаты: | Western union, T/T |
| Поставка способности: | 6000pcs/month |
| выходная мощность: | 1W | Частота: | 868 |
|---|---|---|---|
| Расстояние: | 5км ЛОС | чип: | СС1278 |
| Высокий свет: | модуль ворот лора,лора долгосрочное |
||

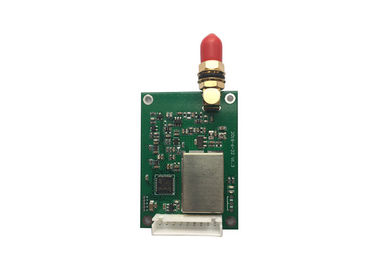

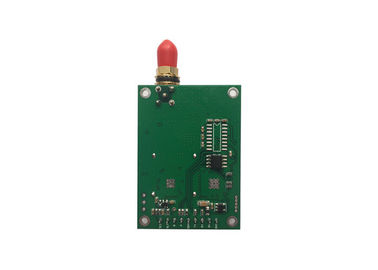

Передатчик УАРТ данным по модуля 800мВ 5км данным по модуля СС1278 868МХз Лора Лора
ЛС-ЛР1000 обеспечивают РС232, РС485 или интерфейс ТТЛ, пожалуйста выбирает одно когда вы делаете заказ заказ.
Общее введение
ЛС-ЛР1000 беспроводной модуль серийного порта, работает на дефолте 433МХз (или 868МХз/915МХз), не выполняет 16 каналов обязательство. Оно использует обломок СС1278/СС1276 от Семтеч, поддерживает прозрачную передачу данных. ЛС-ЛР1000 принимает технологию расширенного спектра ЛОРА. Своя дальность передачи более длинна чем обычное радио. Технология алгоритма ФЭК обеспечивает что ЛС-ЛР1000 имеет высокую эффективность кодирвоания и хорошие представления коррекции.
Область применения
• Замки гостиницы электронные, биометрическая система управления управления доступом
• Медицинское и электронное управление автоматизации инструментирования
• Умное уча оборудование, забота младенца, система звонка медицинской палаты
• Бытовые техники и умное управление освещения
• смарт-карта сигнала тревоги Анти--похищения, обнаружение ремоте железнодорожного локомотива
• Вода, электричество, газ, нагревая компенсация системы или реактивной мощности автоматического чтения метра и контроль энергосистемы
• Передача экрана СИД беспроводная текста, изображений и беспроводного контроля
• Беспроводной масштаб крана, контроль корабля, испытание оборудования вызревания
• Передача данным по промышленного оборудования беспроводная и промышленный контроль окружающей среды
• Видео- контролируя управление ПТЗ, читатель карты посещаемости управления доступом
• Управление обнаружения собрания данным по оборудования погоды/масла/воды и уличного фонаря обнаружения окружающей среды
• Система позиционирования посещаемости шахты, сигнал тревоги обнаружения газа
Технические данные
| ПРЕДСТАВЛЕНИЕ | |
| Выходная мощность: | 1В |
| Дальность прямой РФ: |
5км @2400бпс Условие испытаний: ясность и открытая местность, максимальная сила, тариф воздуха: 2400бпс, коэффициент усиления антенны 2.5дБи, антенна хайгхт>2м |
| Скорость передачи информации в бодах воздуха РФ: | 1200/2400/4800/9600/19200бпс |
| Канал космоса: | 1МХз (дефолт) |
| Ширина полосы частот: | <25khz> |
| Чувствительность приемника: | -123dBm@1200bps, -118дбм (9600бпс) |
| Формат данных: | 8Н1, 8Э1, 8О1 |
| СОВМЕСТИМОСТЬ | |
| Серия ЛС-ЛР | |
| СИЛА | |
| Подача напряжения: | ДК 5В |
| Передайте течение: | <650ma> |
| Получите течение: | <30ma> |
| Течение сна: | <20ua> |
| ГЕНЕРАЛ | |
| Режим связи: | Полу-двухшпиндельный |
| Частотная полоса: | 433МХз или 450МХз, 470МХз, 868МХз, 915МХз выбирают одно |
| Канал: | дефолт 16 каналов |
| Интерфейс: | ТТЛ, РС232, РС485 (выберите одно) |
| ФИЗИЧЕСКИЕ СВОЙСТВА | |
| Размер: | 53мм×38мм×10мм (исключая основания антенны и штыря данных) |
| Вес: | 35г |
| Основание антенны: | 50Ω, СМА |
| Рабочая температура: | Промышленный: - 40℃~+85℃ (ТКСО) |
| Стабильность частоты: | ±2.5ппм промышленное |
Определение Пин (штырь 9)
| Пин нет. |
Сигнал Имя |
Функция | Уровень | Соединение с терминалом | Примечания |
| 1 | ГНД | Зазмеление электропитания | Земля | ||
| 2 | ВКК | ДК электропитания | ДК 5В | ||
| 3 | РксД/ТТЛ | Получать данных | ТТЛ | ТксД | |
| 4 | ТксД/ТТЛ | Передавать данных | ТТЛ | РксД | |
| 5 | СГНД | Сигнал | |||
| 6 | А (ТСД) | А РС-485 (ТксД РС-232) | А (РксД) | ||
| 7 | Б (РСД) | Б РС-485 (РксД РС-232) | Б (ТксД) | ||
| 8 | СОН | Управление сна | ТТЛ | Сигнал сна | Низший уровень действительный |
| 9 | ТЕСТ | Испытание фабрики |
