Продукт: | модуль 4G LTE | Размер: | 86*81*24мм |
---|---|---|---|
Тип карточки: | 4g | Скорость: | 100Mbps |
Высокий свет: | беспроводной модем ворот,модуль 4G LTE |

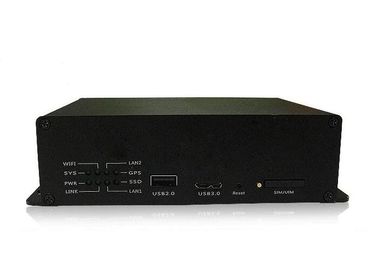

Промышленное 4Г беспроводное ворот, 100Мбпс быстрый ход 4Г беспроводное ДТУ
1)Основные особенности
Поддержка 4Г/3Г/2Г, чернь, телекоммуникации и Китай Уником;
Поддержите передачу двухнаправленных данных прозрачную между терминалами ТТЛ, РС485, РС232, и сервером;
Поддержите определяемый пользователем пакет и биение сердца регистрации;
Стандартное гнездо интерфейса связи ТКП/ИП в сервере;
Поддержите умное анти- разъединение, испытание поддержки онлайн и онлайн обслуживание, отключенный после этого автоматический редял, обеспечивает что оборудование всегда онлайн;
Поддержите конфигурацию доменного имени, ИП, номера порта, АПН, серийного порта, скорости передачи информации в бодах и других параметров через серийный порт;
Поддержите удаленную конфигурацию, удаленный подъем микропрограммных обеспечений;
Поддержите фиксированный ИП и доменное имя ДНС.
2)Технические параметры
Тип | Параметры | Блок | ||||||
Минимум | Типичное значение | Максимум | ||||||
Электрическое свойство (25℃) | ||||||||
Напряжение тока основ | 4,75 | 12 | 36 | В | ||||
Работая течение | 70 | 150 | 250 | мамы | ||||
Пиковое течение | - | - | 2000 | мамы | ||||
Беспроводное представление (25℃) | ||||||||
Диапазон изменения частот | 4Г 3Г 2Г | - | ||||||
Чувствительность | -106дБм | - | ||||||
Максимальн Излучение Сила |
|
- | ||||||
Общее представление | ||||||||
Тариф интерфейса | 1200 | 9600 | 115200 | бпс | ||||
Уровень интерфейса | РС485, РС232, ТТЛ | |||||||
Работая температура | -40 | 80 | ℃ | |||||
Размер | 52×35×10 (не включая антенну и аксессуары) | мм |
3)Размер
5)Используя метод
5.1соединениеТКП/ИП
Когда ЛС-ДГ4 работает в режиме соединения ТКП/ИП, передача данных между ЛС-ДГ4 и сервером полностью прозрачная передача, держать ЛС-ДГ4 потребность всегда онлайн, потребителям определить зарегистрированную рамку данных и рамку данным по биения сердца, и серверу нужно продифференцировать зарегистрированную рамку данных и рамку данным по биения сердца от рамки пользовательских данных. Сервер может также удаленно установить ЛС-ДГ4 СДН или доменное имя.
5.1.1зарегистрированнаярамкаданных:
Зарегистрированный тип данным по пакета 0кс00, с минимальной нагрузкой 16 байт. Потребители могут свободно добавить изготовленные на заказ данные, данные автоматически добавлены к байту силы сигнала, и могут установить 70 байт самое большее.
Голова рамки | Адрес | Тип | Длина нагрузки | Нагрузка | Тарировка КРК16 | ||||||
0кс24 | ИД3 | ИД2 | ИД1 | ИД0 | 0кс00 | ЛЭН_Х | ЛЭН_Л | ДАННЫЕ | КРК_Х | КРК_Л | |
Голова рамки: 0кс24
Адрес: НАГОВОР, высокий байт в фронте
Тип: 0кс00: отчетность ИМСИ (15 байт) +КСК (байты 1)
Длина: длина данным по части, высокий байт в фронте;
Нагрузка: содержание данных: первые 15 байт ИМСИ (код асклл) СИМ-карты, тогда байты 1 значение РССИ силы сигнала (подписанный номер) ГПРС, и последнее одно определяемые пользователем зарегистрированные данные по пакета.
Тарировка КРК16: начните от головы рамки к содержанию данных, ($1021) проверке КРК-16 из всех данных;
1) КРКХ: Бит 8 контрольной суммы КРК16 высокий;
2) КРКЛ: Контрольная сумма КРК16 повсюду сдержала
5.1.2рамкаданным побиения сердца:
Пакет биения сердца отправляет данные по одн-байта по умолчанию, и данные 0кс04. Если это определяемый пользователем пакет биения сердца, то одно отправляет определяемые пользователем данные по пакета биения сердца, и интервал между посылками импульсов 40 секунд.
5.2пользафункцииСМС
Когда ЛС-ДГ4 работает в режиме СМС, ЛС-ДГ4 может связывать с любым мобильным телефоном СМС. Когда мобильный телефон отправляет любое сообщение в ЛС-ДГ4, ЛС-ДГ4 от серийного порта отправляет вне настоящее содержание СМС (только поддержку до 70 характеров АСКИИ), если терминальные данные по возвращений оборудования от серийного порта (только максимума 70 характеров АСКИИ) ЛС-ДГ4 автоматически ответят данные к номеру, то мобильного телефона от которого они получают последний раз текстовых сообщений.
Особенные требования к изготовления на заказ для функции СМС поддержаны
6)Определения Пин
Штыри | Определение | Вход-выход | Описание функции |
1 | ВКК | Входной сигнал | Положительное электропитание (4.75В-36В) |
2 | Рксд_РС232 | Входной сигнал | Входной сигнал серийного порта уровня РС232 |
3 | Тксд_РС232 | Выход | Выход серийного порта уровня РС232 |
4 | ГНД | Входной сигнал | Отрицательное электропитание |
5 | СГНД | Входной сигнал | СГНД |
6 | А_РС485 | Входной сигнал, выход | Порт уровня РС485 |
7 | Б_РС485 | Входной сигнал, выход | Порт б уровня РС485 |
8 | И01 | НК | |
9 | И02 | НК |
7)НА командах
Описание команды | Формат | Параметры |
Войдите НА режим команды | +++ | Никакие (войдите в и возвратите ОК) |
Установите доменное имя ИП/СДН | АТ+СДН=1, [ |
Примечание: 1 на высоком приоритете) |
Доменное имя удаления ИП/СДН | АТ+СДН=0,< num=""> |
< num="">: Но. 1~5 сериала: Определенный сериал нет. А: Уничтожьте все |
Установите номер ИД | АТ+МОДИДСЭТ=1, |
|
Установите параметры серийного порта | АТ+ИПР=1 |
0: 1200бпс 1: 2400 бпс 2: 4800 бпс 3: 9600 бпс (дефолт) 4: 19200 бпс 5: 38400 бпс 6: 57600 бпс 7: 115200 бпс 8: 8 бит информаций Н: отсутствие равенства О: нечетное равенство Э: положительная четность 1: 1 бит |
Добавьте деталь конфигурации АПН | АТ+ПРОФИЛЭ=1 |
МКК: Мобильный код страны МНК: Мобильный код сети |
Деталь конфигурации удаления АПН | АТ+ПРОФИЛЭ=0, |
А: Уничтожьте все |
Набор добавляет функцию ИД | АТ+АДДИДЭН=1, |
0: не добавьте ИД прежде чем прозрачная передача данных дефолт 1: добавьте ИД перед устанавливать прозрачную передачу данных |
Установите зарегистрированную функцию пакета | АТ+РЭГПКТ=1, |
|
Установите формат пакета биения сердца | АТ+ХБТПКТ=1, |
Отправляйте раз каждое 40с |
Установите режим СМС работая | АТ+СМСТМОДЭ=1, |
0: Режим ТКП/ИП 1: Вид передачи ТСТ прозрачный |
Номер версии микропрограммных обеспечений запроса | АТ+ФВВ=? | Никакие |
Перезагрузка ДТУ | АТ+РЭБООТ | Никакие |
Прекращенный НА режиме команды | АТ+КУИТ | Никакие (если серийный порт никакая деятельность, то прекращенный автоматически после 60с) |
