выходная мощность: | 5w | Расстояние: | 15km |
---|---|---|---|
Порт: | RS485 | приложение: | Алюминий |
цвет: | Черный | чип: | СС1278 |
Высокий свет: | Модуль радиотелеграфа ЛОРА,лора долгосрочное |

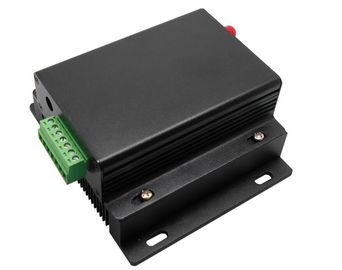

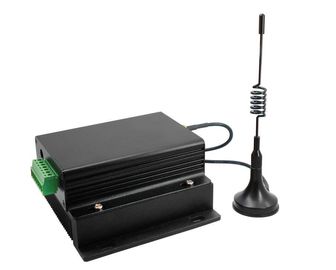

передатчик модуля 433М Рф Ухф МодулеДТУ ворот 5В 433МХз Лора беспроводные/приемник СС1278
Особенность
Дальность передачи в открытой местности до 15Км @ 96Кбпс
433/470МХз
40 каналов
Модуляция ЛоРа
Интерфейс: ТТЛ/РС232/РС485
Чувствительность: -139 дБм
Сила максимальныйа выпуск продукции: 5В (+37дБм)
Напряжение тока деятельности: 9 | 30 в
Работая температура: -40 | °К +85
Применение
Телеметрия дистанционного управления
Удаленное чтение метра
Система безопасности
Промышленный сбор информации
Домашняя автоматизация
Беспроводная передача данных
Получать доступ к системе
Контро робота
Электрический параметр:
Нет. | Деталь | Детали параметра | Описание |
1 | Размер | 82 * 62 *25мм | Без антенны |
2 | Вес | 133г | Без антенны |
3 | Частотная полоса | Дефолт: 433МХз | 410~441МХз |
4 | Расквартировывать | Алюминиевый сплав | Чернота |
5 | Соединитель | РС485: 1*4*3.81мм | Привинчивать |
6 | Подача напряжения | 8 | ДК 28В | Примечание: напряжение тока более высоко чем 28В запрещено |
7 | Уровень связи | РС232/РС485 | Доступный для РС232 и РС485 |
8 | Ряд деятельности | 3000м | Условие испытаний: ясность и открытая местность & 20дБм, коэффициент усиления антенны: 5дБи, высота: > 2м, |
9 | Передавая сила | Максимум 30дБм | О 1В, смогите быть установлено до 20, 17, 14, 10дБм |
10 | Получать чувствительность | -130дБм/2.4кбпс | Чувствительность не имеет ничего сделать с скоростью передачи информации в бодах и временем |
11 | Тариф данным по воздуха | 2.4кбпс | Смогите быть установлено до 0,3, 1,2, 2,4, 4,8, 9,6, 19.2кбпс |
12 | Резервное течение | 14мА | Режим 3 (электропитание: 12В) |
13 | Передавая течение | 126мА/20дБм | >(порекомендованное) 300мА |
14 | Получать течение | 28мА | 12В |
15 | Интерфейс связи | РС232/РС485 | 8Н1, 8Э1, 8О1 |
16 | Управлять режимом | РС232/РС485 | Смогите быть установлено к пушпульной/высокой тяге, открыт-стоку |
17 | Передавая длина | буфер 512 байт | 58 байт в пакет |
18 | Получать длину | буфер 512 байт | 58 байт в пакет |
19 | Адрес | 65536 конфигурируемых адресов | Легкий для сети, передачи и фиксированной передачи |
20 | Поддержка РССИ | Встроенная умная обработка | - |
21 | Тип антенны | СМА-К | Внешнее отверстие потока |
22 | Рабочая температура | -40 | +85℃ | Промышленная ранг |
23 | Работая влажность | 10% | 90% | Относительная влажность, отсутствие конденсации |
24 | Температура хранения | -40 | +125℃ | Промышленная ранг |
Установка фабрики ДТУ
Тип номер ДТУ | работая частота | Адрес ИД | Канал фабрики | Тариф воздуха | Тариф серийного порта | Формат серийного порта | Передавая сила |
ЛС-ЛР-ДТУ30 | 433,00 | 0кс1234 | 23чаннел | 2,4 | 9600 | 8Н1 | 1000 |
Работая режимы
Модуль имеет 2 работающего режима, который могут наблюдаться индикатором ВОЗВРАТА, детали показан в следующей таблице:
режимы (0-1) | ПЕРЕУСТАНОВИТЕ индикаторную лампу | Введение режима | Примечания |
0 прозрачных передавая режимов | с | Серийный порт открытый, радиотелеграф открытый, прозрачная передача | Приемник должен находиться в режиме 0 |
| на | Параметры ДТУ можно установить | Для получения более подробной информации угодите видеть работая параметры |
