1. Введение генерала модуля серии ЛС-РДИО

ЛС-РДИО Модбус РТУ промышленный регулятор конструированный технологией Ленсен. Оно поддерживает точкаое-точка, пункт к ДИ мульти-пунктов беспроводным, собрание ДЕЛАЕТ, АИ, АО и контроль. Этот приемопередатчик имеет преимущество легкой установки, никакую необходим программу, никакой гонорар связи. Надежное и рентабельное замещение для кабеля сигнала рельса, провода сигнала кольца выскальзывания.

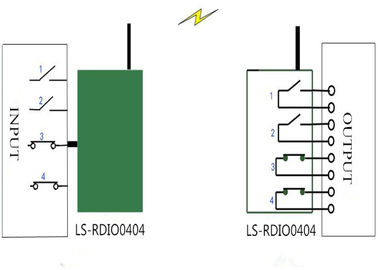

ЛС-РДИО0404 имеет 4 входного сигнала 4 выхода реле и 1 РС485 (беспроводное подгонянное РС485). Выходная мощность мы имеем 2 версии, одна 100мВ для расстояния управлением 1км ЛОС, и другое одно 1В для расстояния управлением 3км ЛОС.

2. Область применения

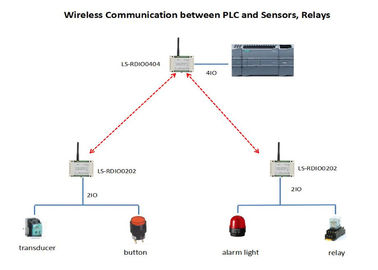

Модуль И/О серии ЛС-РДИО широко использован в автоматизации индустрии как процесс данным по фабрики центральный, управление насоса, контроль танка ровный, управление транспортера, контроль масла, минируя машинное оборудование, контрольное оборудование окружающей среды, подъемные устройства, управление роботов, машина завалки, смешивая оборудование, логистическая линия, АГВ етк.

3. Параметр РДИО0404

4. Связь Модбус РТУ и вычисление значения

Типы А. Регистрировать:

1) Регистр катушки:

Входной сигнал: не удобно прочитать И/О 8 в одно время. Для того чтобы контролировать каждый И/О соответственно, мы определили регистр катушки. Адрес регистра 0кс0000-0кс0007.

Выход: не удобно контролировать И/О 8 в одно время. Для того чтобы контролировать каждый И/О соответственно, мы определили регистр катушки адрес которого 0кс0020-0кс0028.

Примечание: Катушка нет дополнительного ресурса, как раз метода для адресовать регистра---адресовать битом.

2) регистр удерживания:

a. значение каналов входного сигнала: 0кс0000

Примечание: адресовать битом значит что мы только использует первые 8 битов; бит0 к бит7 соответствует с И/О1 И/О8;

б: обратная связь и значение каналов выхода: 0кс0040

Примечание: адресующ серединами бита сдержал 0 соответствует с 1/О1, битом 7 соответствует с 1/О8, значением 8-разрядные 15 бита соответствуя мы пишем 0.

3) чтение метода:

Регистр катушки: Сразу прочитайте отвечая регистр. середины 1, середины 0 ДАЛЬШЕ.

Регистр удерживания: Смогите прочитать полностью государство 8 входных сигналов одно время. Мы только используем бит0-бит7 этого шестнадцатиразрядного регистра; каждый бит представляет государство входного сигнала.

4) методы контроля:

a. Используйте катушку--- сразу пишет соответствуя регистр катушки вы можете контролировать соответствуя выход.

b. Используйте регистр удерживания--- 8 выходов делят 1 регистр удерживания, поэтому вы можете управлять каждым битом отдельно для того чтобы контролировать отвечая выход.

Б. О управлении регистра
