выходная мощность: | 5w | Расстояние: | 10км ЛОС |
---|---|---|---|
Интерфейс: | РС232, РС485, УСБ | Протокол: | Modbus RTU |
Высокий свет: | беспроводной модуль радио,Модем Рейдио данных |
замена кабеля интерфейса УСБ модема РС232 РС485 радио ПЛК 5В беспроводная для Модбус РТУ
1. Общее введение

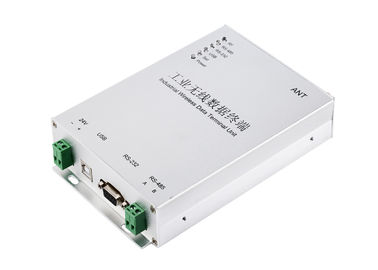

ЛС-Р524 беспроводное ДТУ дальность передачи которого достигает 10км ЛОС, поддерживает беспроводное сообщение между ПЛК серией С7-200, С7-300 Сименса, ПЛК Шнайдер, ПЛК Мицубиси протокол Модбус поддержек, ПЛК етк. ЛС-Р524 АББ, включая протокол Модбус АСКИИ и Модбус РТУ, протокол ППИ.
ЛС-Р524 ДТУ может также соединиться с датчиком, ХМИ и датчиками для беспроводного сообщения. Оно поддерживает точкаое-точка, пункт к передаче данных радиотелеграфа мульти-пунктов. Беспроводное решение имеет преимущество держать потребителей от проводкы в опасном поле, легкое для того чтобы настроить, никакое знание программы потребности. Надежное и конкурсное решение.
2. Область применения
* давление, расход потока, сборы данных етк температуры, беспроводная передача и контроль в воде/поле обработки сточных водов
* скорость ветра, осадки, сбор данных етк влажности, беспроводная передача и контроль на ли станция мониторинга
* температура, влажность, концентрация сбора данных етк СО2, беспроводная передача и контроль в парнике земледелия
* контроль и управление АГВ беспроводной
* другие виды сбора данных и передачи оборудования ОЭМ беспроводных
* беспроводное сообщение между ПЛК и датчиками на химических машинах и оборудование, месторождении нефти.
3. технические данные
Частота | 433МХз или 450МХз, 470МХз |
Выходная мощность | 5В |
Поддержка протокола | Стандартное Модбус РТУ или ППИ |
Электропитание | ДК 9-36В пользы 24В обычно ДК ДК или 12В |
Интерфейс | РС-485 (дефолт) или РС232 или УСБ |
Канал нет. | 15 канал, ПОГРУЖЕНИЕ пользы, который нужно изменить |

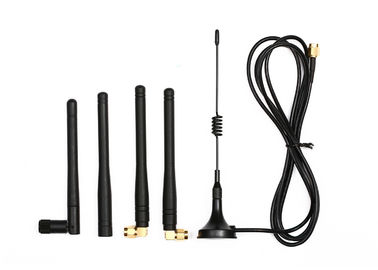

Антенна | Свободная антенна высасывателя с кабелем 1.5м (антенна высасывателя покупки 5.5дБи) |
Температура | -35℃~+75℃ (промышленное) |
Размер | 175×115×32 (мм) исключают антенну |
Метод починки | Винт |
4. Примеры применения ЛС-Р524:
4,1
4,2
4,3
5. Сеть ЛС-Р524 ДТУ

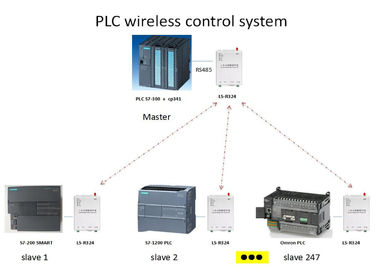

ЛС-Р524 ДТУ принимает полу-двухшпиндельный режим связи. Оно одевает пункт к связи мултипоинц. Таким образом, мы должны установить 1 мастера и других модуля как как надрываемся. Каждый раб имеет свою собственную уникальную рамку данным по польз мастера удостоверения личности с ИД, который нужно передавать данные или управить. Все рабы получат данные и сравнят полученный ИД со своим собственным ИД. Если ИД это же, то получите его и дайте соответствуя ответ согласовывая команду. Если ИД другой, то как раз проигнорируйте его, не дайте никакой ответ. Весь эти должны закончить верхним протоколом. Он может пообещать что только одно радио в передавая режиме внутри в любое время для избежания взаимодействия.
ЛС-Р524 РТУ может также использовать для сообщения точкаого-точка. Это легче. Когда вы программируете серийный порт, пожалуйста заметьте его полу-двухшпиндельн и беспроводная задержка передачи.
6. Установка глубокого переключателя ЛС-Р524 ДТУ
Примечание: о установке канала
Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ | Канал нет. | Установка ПОГРУЖЕНИЯ |
1 |
| 2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
| 8 |
|
ДИП1 НА серединах 1
ДИП2 НА серединах 2
ДИП3 НА серединах 4
ДИП4 НА серединах 8
Например, канал 15, вам нужно установить ПОГРУЖЕНИЕ 1, 2, 3 и 4 все ДАЛЬШЕ

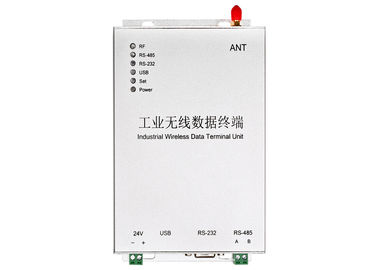

О индикаторе СИД
a. Когда модуль сила дальше, СИД СИЛЫ всегда ДАЛЬШЕ (красный цвет).
b. Когда модуль входит в для того чтобы установить режим (ПОГРУЖЕНИЕ 8 ДАЛЬШЕ), УСТАНОВИТЕ СИД всегда ДАЛЬШЕ (красный цвет).
c. Когда модуль передает,
если вы используете порт РС232, то СИД РС232 моргает (зеленый цвет) регулярно.
если вы используете порт РС485, то СИД РС485 моргает (зеленый цвет) регулярно.
если вы используете порт УСБ, то СИД УСБ моргает (зеленый цвет) регулярно.
d. Когда модуль получает, СИД РФ моргает (синь) регулярно.
8. Извещение о ЛС-Р524 ДТУ в реальном применении
8,1 время задержки радиотелеграфа ЛС-Р524 ДТУ.
Должный к ЛС-Р524 принимает технологию ФЭК (переднего исправления ошибки) етк для обработки ваших данных перед передавать, время задержки между РксД ЛС-Р524 приемопередатчика „а“ получают ваши данные, передают их и другой приемопередатчик „б“ получает и передает своим ТксД. Различная скорость передачи информации в бодах РФ причиняет различное время задержки. Пожалуйста см. специфическое время задержки ниже:
РФ датирует тариф | Задержка | Тариф даты РФ | Задержка |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
8,2 метод исправления ошибки ЛС-Р524 ДТУ
Для того чтобы пообещать вашей системе для того чтобы быть более стабилизированы и надежны, мы предлагаем что вы добавляет проверку или КРК для того чтобы ретранслировать данные если ошибка.
8,3 метод передачи ЛС-Р524 ДТУ для большого пакета данных
В теории, ЛС-Р524 может передать не пакет данным по предела, но мы не предлагаем вас для того чтобы передать слишком большой пакет данных. Мы предлагаем каждый пакет более менее чем 120Б, лучшее 60-100Б. Также мы предлагаем вашу пользу АРК программы отправлять пакет с ошибкой.
Например, мы полагаем что реальный БЭР связи 10-4, и потребности пользователя отправить файл 1КБ (10000бит), если вы передаете через 1 пакет, в теории, там будете ошибкой 1бит в каждом получая времени, то поэтому этот файл 1КБ не может передать правильно все время.
Если вы можете разделить, то 1КБ хранит в пакет 10, каждый пакет передает 100Б, в теории, там могло быть ошибкой после того как вы отправляете 10 пакетов. Модуль ре-отправит этот пакет через АРК. Хотя, мы отправляем 1 больше пакета и всей эффективность уменьшают, но это может пообещать что все данные можно получить правильно.
