выходная мощность: | 25W | Расстояние: | 20KM |
---|---|---|---|
Материал кожуха: | Алюминиевые | Частота: | VHF/UHF |
Тональнозвуковой тип: | аналоговый | ||
Высокий свет: | цифровой аудио модуль,беспроводной аудио модуль приемопередатчика |

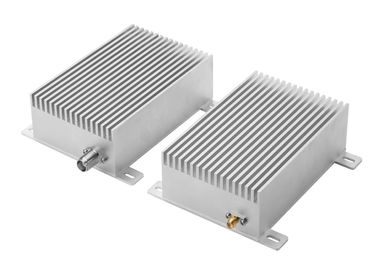

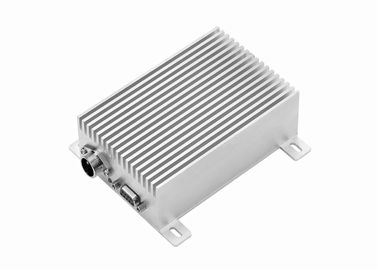

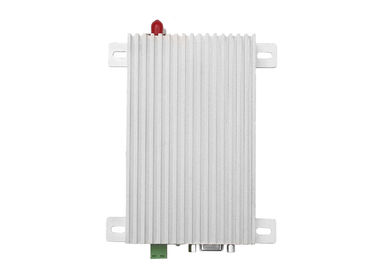

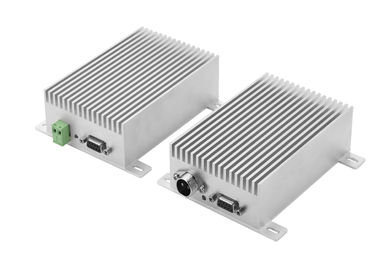

ЛС-В25000 передают модем по радио профессиональное радио передачи данных высокой эффективности совмещая с самым новым обломоком РФ и беспроводной техникой связи. Это радио поддерживает множественные частотную полосу, ВХФ или УХФ. С выходной мощностью 25В, оно имеет длинную дальность передачи которая достигает о больше чем 20км внутри под открытым небом.
И: Особенности:
1. Выходная мощность наивысшей мощности: 10В или 25В
2. Длинная дальность передачи: до 20км
3. Диапазон диапазона 150МХз ВХФ или диапазон 230МХз или 450МХз
4. Передача данных, передача голоса оба ок
5. Двойное ПЛЛ, двойное ВКО, высокая надежность
6. Функция ВОС
ИИ. технические спецификации
А, полный перечень
частота ●: Частотная полоса ВХФ и УХФ (150МХз, 230МХз), может хранить около 400 каналов
допуск по частоте ●: ±2.5ппм
Дистанционирование канала ●: 25 КГц
импеданс антенны ●: 50Ω
температура окружающей среды ●: - ℃ 35 ℃~+75
● модулирует режим: МСК
скорость передачи информации в бодах воздуха ●: 1200бпс/2400бпс
Б, индекс приемника
чувствительность ●: ≤0.25уВ
коэффициент шума иньял ● (СНР): ≤-50дБ
Селективность смежного канала ●: ≥70дБ
Взаимодействие модуляции ● взаимо-: ≥70дБ
Невосприимчивость респоузе ● паразитная: ≥70дБ
К, индекс передатчика
● передает силу: 25В
● модулирует искажение: ≤3%
частотная модуляция ● остаточная: ≤-48дБ
отступление частоты ●: ≤5КХз
коэффициент силы орто-канала ●: ≤-70дБ
сила ● случайная: ≤5уВ
Расстояние РФ ●: 20км (сила 25В РФ на открытом воздухе)
Д, электропитание
ДК ●: 12 в (±10%)
течение ● ждать: ≤ 1 6 0 м а
течение ● передавая: ≤ 6 а (передайте силу 25В)
Э, размер:
128*108*28мм
ИИИ. определение Пин

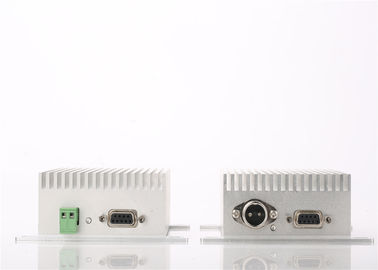

Соединитель | Пин нет. | Имя Пин | Описание | Примечания |
Соединение силы | 1 | ВКК | ДК: 12В |
Пожалуйста используйте силу ДК 12В, больше чем 8А |
2 | ГНД | Земля электропитания | ||
Соединение сигнала | 1 | ТТЛ (ТксД) | ТксД ТТЛ | |
2 | РксД (а) |
РксД РС-232 РС-485 А |
РС-232, РС-485, ТТЛ, только одно действительное | |
3 | ТСД (Б) |
ТксД РС-232 РС-485 Б |
РС-232, РС-485, ТТЛ, только одно действительное | |
4 | ТТЛ (РксД) | РксД ТТЛ | ||
5 | ГНД | Земля сигнала | ||
6 | ПТТ | Аудио передавать позволяет | Низший уровень для передавать | |
7 | МИК | Входной сигнал сигнала звуковой частоты | Входной сигнал микрофона, чувствительность 10мВ модуляции | |
8 | СП | Выход сигнала звуковой частоты | Выход 8охм 0.5В аудио усилителя | |
9 | КВ | Получать проверку сигнала | Получать сигнал несущей, высокий уровень |
Применение ЛС-В25000
Спасение имущества, морской контроль
общественное движение
промышленный режим автоматического управления
расписание электричества
монитор охраны природы воды
собрание сигнала и передача железнодорожной сети
извлечение масла и управление транспорта
измерение масла или водяных скважин
гидрологический контроль
контроль метеорологической станции
охрана лесов
умное здание
геологохимический рекогносцируйте
мобильное положение
военная подготовка
