передача данных 1км РС232 РС485 ТТЛ модуля 100мВ данным по 433МХз РФ беспроводная

передача данных 1км РС232 РС485 ТТЛ модуля 433МХз данным по 100мВ РФ беспроводная


Введение

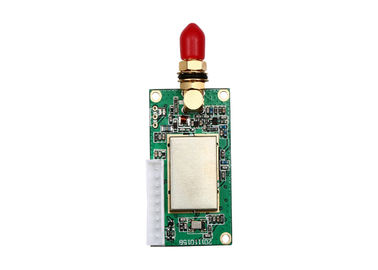

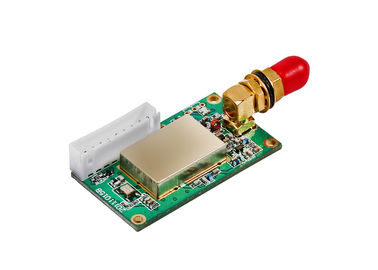

ЛС-У100 модуль данным по диапазона 100мВ УХФ. Оно передает около 1КМ ЛОС. Этот модуль принимает прозрачную передачу. Потребителям не нужно никакое знание программы. Конструированный с ТИ КК1020 ИК хорошей работы и быстрым ходом МКУ, ЛС-У100 превосходный приемопередатчик РФ. Оно имеет преимущество небольшого размера, потребления низкой мощности, длинной дальности передачи, и также, сильная противоинтерференционная способность.

Параметр:

• Выходная мощность: ДК 5В
• Сила РФ: 100мВ
• Скорость передачи информации в бодах воздуха: 1,200/2,400/4,800/9,600/19,200бпс выбирают одно
• Скорость передачи информации в бодах интерфейса: 1,200/2,400/4,800/9,600/19,200бпс программабле
• Частотная полоса: 433, 450, 470, 868, 915 или ИЗМ другие
• Интерфейс: РС-232/РС-485/ТТЛ
• Режим связи: полу-двухшпиндельный
• Канал: 8 (дефолт), (подгонянное) 16/32
• Получите течение: <40ma>
• Получите чувствительность: -123дБм @ 1,200бпс); -118дБм @ 9,600бпс)
• Передавая течение: <100ma>
• Дальность прямой РФ: 600м (БЭР= 10-5@9600bps);
• 1,000м (БЭР=10-5 @ 1,200бпс)
• Размер: 47 кс 26 кс 10мм (без порта антенны)

• ПРЕДСТАВЛЕНИЕ
  Выходная мощность:	100мВ
  Дальность прямой РФ:	1000m@1200bps; 600m@9600bps
  Фактическая ставка РФ:	1200/2400/4800/9600/19200бпс
  Канал космоса:	1МХз (по умолчанию), (изготовление на заказ 12.5/25КХз)
  Ширина полосы частот:	<25khz>
  Чувствительность приемника:	-120dBm@1200bps, -115дбм (9600бпс)
  Формат данных:	8Н1, 8Э1, 8О1 (подгоняйте)
  СОВМЕСТИМОСТЬ
  ЛС-УН10, ЛС-У100, ЛС-У1000, серия ЛС-УН5000
  СИЛА
  Подача напряжения:	ДК 5В
  Передайте течение:	<40ma>
  Получите течение:	<20ma>
  Течение сна:	<20ua>
  ГЕНЕРАЛ
  Режим связи:	Полу-двухшпиндельный
  Частотная полоса:	400МХз, или 450МХз, 470МХз
  Частотная модуляция	ФСК/ГФСК
  Канал:	8 (дефолт), 16/32/64 (опционное)
  Интерфейс:	ТТЛ, РС232, РС485 (выберите одно)
  ФИЗИЧЕСКИЕ СВОЙСТВА
  Размер:	47мм×26мм×10мм (исключая основания антенны и штыря данных)
  Вес:	20г
  Основание антенны:	50Ω, СМА
  Рабочая температура:	Промышленный: - 40℃~+85℃ (ТКСО)
  Стабильность частоты:	±2.5ппм промышленное



Применение:

• Кеуйнг управление радиотелеграфа машины
• Знак СИД дисплея СИД
• Автоматизация фабрики
• Прибор Хандхолд
• Оросительная система
• РС485 к радиотелеграфу
• Управление робототехники
• Домашняя автоматизация


  Определение Пин (штырь 9)




Конфигурация канала:

Каждый канал имеет свой фиксированный пункт частоты который пре-пишет в МКУ в фабрике. Следующее таблица конфигурации для нашего общего модуля. Если вам нужны другие пункты частоты, то пожалуйста скажите наши продажи когда вы делаете заказ заказ.




Установите размер:


Как соединиться с ПК



Пример применения
